请教一下,这个液压泵的排量是怎么调节的?

[复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:15
  • 打卡总奖励:38
发表于 2013-3-5 17:19:16 | 显示全部楼层 |阅读模式

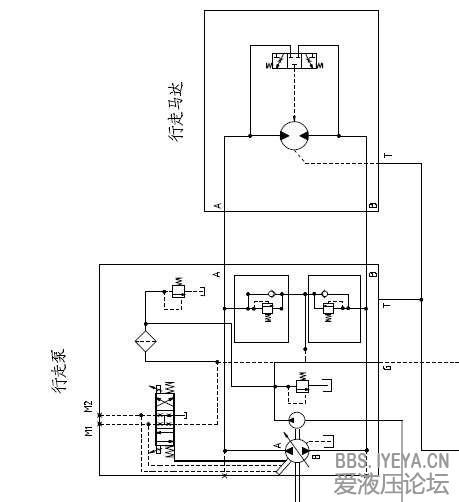

哪位大侠能指导一下,小弟想知道液压的斜盘倾角是由变量机构调节,就是想知道变量机构是怎么工作的?具体一些
发表于 2013-3-5 19:15:28 | 显示全部楼层
梭阀?
回复

使用道具 举报

  • 打卡等级:常驻居民
  • 打卡总天数:458
  • 打卡总奖励:1443
发表于 2013-3-5 19:44:46 | 显示全部楼层
去找力士乐A4VG的样本 或者萨奥90系列泵的样本看下就清楚了
回复

使用道具 举报

发表于 2013-3-5 22:12:37 | 显示全部楼层
泵里的变量机构没画,解释不了
回复

使用道具 举报

  • 打卡等级:以坛为家
  • 打卡总天数:772
  • 打卡总奖励:2750
发表于 2013-3-6 08:13:06 | 显示全部楼层
找厂家的样本,看看便知。
回复

使用道具 举报

发表于 2013-3-6 08:53:01 | 显示全部楼层
由补油泵提供控制油源,比例阀减压后到泵控制口
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:9
  • 打卡总奖励:29
发表于 2013-3-6 11:53:11 | 显示全部楼层
典型的变量泵-定量马达恒扭矩容积调速系统。
回复

使用道具 举报

发表于 2013-3-6 13:19:28 | 显示全部楼层
通过电比列来控制伺服缸影响斜盘改变活塞容积
回复

使用道具 举报

发表于 2013-3-6 15:29:23 | 显示全部楼层
你好,目测,斜盘控制油来自,先导泵,通过比例电磁阀,和反馈油路m1 m2 共同作用斜盘调摆角,控制输出流量。
回复

使用道具 举报

发表于 2013-3-10 21:02:50 | 显示全部楼层
这是一个闭式系统回路,由补油泵提供比例阀的控制油源,比便阀M1、M2分别控制泵的斜盘角度和斜盘方向;
回复

使用道具 举报
