插装阀的工作及符号

Emmett_1984 · 发表于 2013-3-1 11:24:02

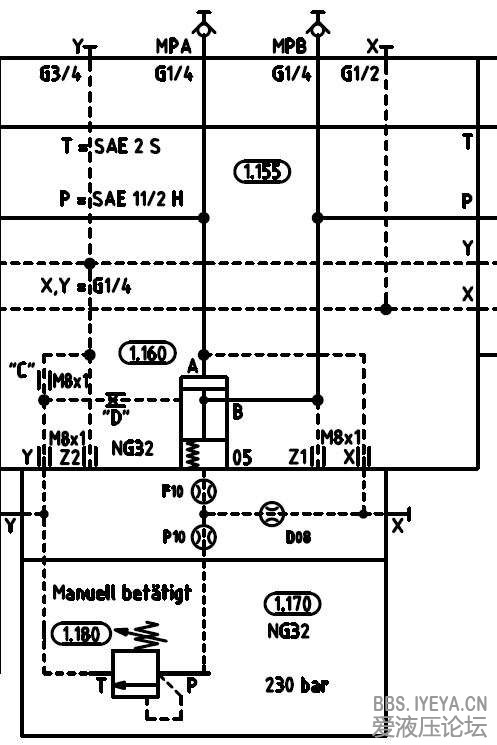

请问液压高手们，下面各个符号的含义？
"D”、"C"、F10、P10、D08、Z1
工作原理？

蛟龙 · 发表于 2013-3-6 19:37:21

就是个常开的减压阀

Emmett_1984 · 发表于 2013-3-8 10:16:10

蛟龙发表于 2013-3-6 19:37
就是个常开的减压阀

从原理上看，进油口连接阀芯的上下两端，如何在先导溢流阀打开时，阀芯位置变动减少油的输出？

zhangrongji85 · 发表于 2013-3-8 12:22:56

这个是滑入式两通减压阀，阀组主要有三部分构成。从上往下依次是：直动式溢流阀、减压阀盖板、主阀块；
D为螺堵
C表示油道加工了一个M8X1的内螺纹
F10、P10、D08为盖板内部阻尼孔
Z1盖板和主阀叠加时的过渡口，也是盖板的控制口；

灰太狼♂ · 发表于 2013-4-8 13:55:55

看不懂了，晕了，还是没明白

w365359299 · 发表于 2013-4-11 23:02:28

同问，支持有识之士解答，助我中华液压壮大。。

sdr · 发表于 2013-4-17 08:07:35

二通插装阀

sfg4546 · 发表于 2013-5-8 20:59:36

这个是减压式插装阀
