LMS Imagine.Lab AMESim: 多领域系统仿真平台






集成的系统仿真平台
        多领域系统建模、仿真和分析
        模型管理
        加密封装、知识产权的积累









开放的环境
        定制元件的创建
        CAE 接口
        脚本语言
        支持Modelica














LMS Imagine.Lab
AMESim

解决方案
        传动
        车辆系统动力学
        热管理
        流体系统
        内燃机
        能源系统
        地面负载
& 飞行控制
        机电系统

分析和优化
        前后处理
        分析工具
        设计优化





LMS Imagine.Lab AMESim Rev 11



5 copyright LMS International - 2011

LMS Imagine.Lab AMESim工业热流体系统解决方案





































LMS Imagine.Lab AMESim
The CAE platform for 1D Thermal Fluid system Design & Simulation






6 copyright LMS International - 2011

方案概览








方案特点
  完善的热流体管网仿真分析所需的专业库
   单相流体：热液压库、热气动库、热液阻库、CFD-1D库
   单相混合气体：混合气体库、湿蒸气库
   两相流体：两相流库、空调库
   换热分析：热库、散热器库
  完备的分析手段
   时域分析（稳态、瞬态）
   频域分析（FFT、Bode）
   设计探索（DOE、Optimization、Monte Carlo）




方案受益

  快速精确分析管网的压力、流量、温度
  应对复杂工业流体管网的方案设计
  为设备选型提供依据
  提高产品设计的可靠性
  缩短设计周期








7 copyright LMS International - 2011

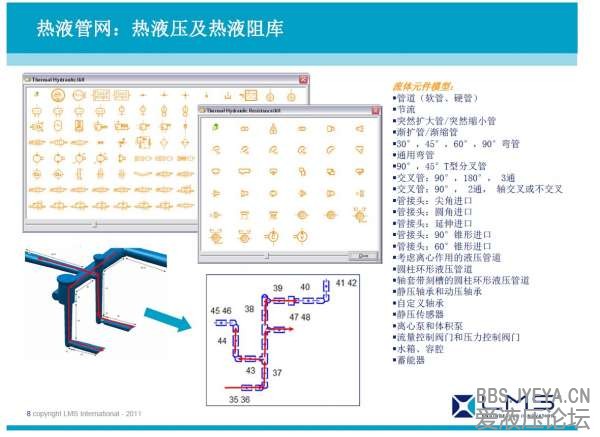

热液管网：热液压及热液阻库





流体元件模型：
管道（软管、硬管）
节流
突然扩大管/突然缩小管
渐扩管/渐缩管
30°，45°，60°，90°弯管
通用弯管
90°，45°T型分叉管
交叉管：90°，180°， 3通
交叉管：90°， 2通， 轴交叉或不交叉
管接头：尖角进口
管接头：圆角进口
管接头：延伸进口
管接头：90°锥形进口
管接头：60°锥形进口
考虑离心作用的液压管道
圆柱环形液压管道
轴套带刻槽的圆柱环形液压管道
静压轴承和动压轴承
自定义轴承
静压传感器
离心泵和体积泵
流量控制阀门和压力控制阀门
水箱、容腔
蓄能器





8 copyright LMS International - 2011

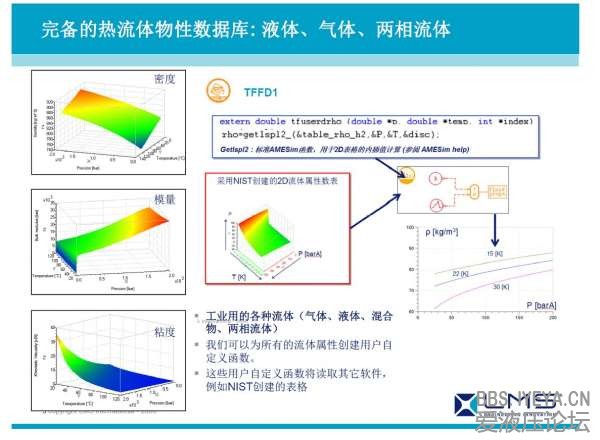

完备的热流体物性数据库: 液体、气体、两相流体




密度
TFFD1











模量













 工业用的各种流体（气体、液体、混合 粘度        物、两相流体）
 我们可以为所有的流体属性创建用户自 定义函数。
 这些用户自定义函数将读取其它软件， 例如NIST创建的表格


9 copyright LMS International - 2006

热液管网建模




 流






 泵


 阀


 换


 压






















10 copyright LMS International - 2011

CFD液体管道模型：精确模拟管路压力波动及水锤现象













流量变化








气穴引起大幅波动



水锤

















11 copyright LMS International - 2011

气体管网：（热）气动库





  气动库 (PN):
基于集中参数方法，可以模拟单组份气体管网温度、压力与流量动态过程.


  热气动库(THPN):
模拟系统内部气体与外界之间的换热问题(固体壁面, 液体或其它气体).

  常用气体数据库：
        pneumatic air
        pneumatic exhaust (basis)
        pneumatic exhaust (stoichiometric)
        pneumatic ammonia (NH3)
        pneumatic argon (Ar)
        pneumatic butane (C4H10)
        pneumatic carbon dioxide (CO2)
        pneumatic carbon monoxide (CO)
        pneumatic ethane (C2H6)
        pneumatic ethyle (C2H4)
        pneumatic helium (He)
        pneumatic heptane (C7H16)
        pneumatic hexane (C6H14)
        pneumatic hydrogen (H2)
        pneumatic isobutane (C4H10)
        pneumatic methane (CH4)
        pneumatic neon (Ne)
        pneumatic nitrogen (N2)
        pneumatic oxygen (O2)
        pneumatic pentane (C5H12)
        pneumatic propane (C3H8)
        pneumatic xenon (Xe)



12 copyright LMS International - 2011

M任|

•气体槽也T道模拟
•换热分析(辐射、对流、传导)



@        Alr


Plastic




Cabin cool down





Atmospheric Pressure and Temperature
。-         Front end right duct

Underhood temperature




Atmospheric Pressure and Temperature






Solar radiation

目坠♀旦且血!皇 缸 且直旦旦阜旦皇


Front end left duct







Rearducts


U皿g        Rearducts



才 3 copyright LMS International - 201才        E        tJl  需@

CFD-1D 库





 CFD-1D库所有部件完全基于真实的气体动力学原理
 专用的 Navier-Stokes方程求解器
-        有限体积方法
-        Lax Wendroff 数值格式














 集中参数（Lumped Parameter）模型和CFD 管网模型的 无缝集成
 可模拟流体组分的输运过程











1D后处理工具能帮你更好的理解管道内的物理现象

14 copyright LMS International - 2011

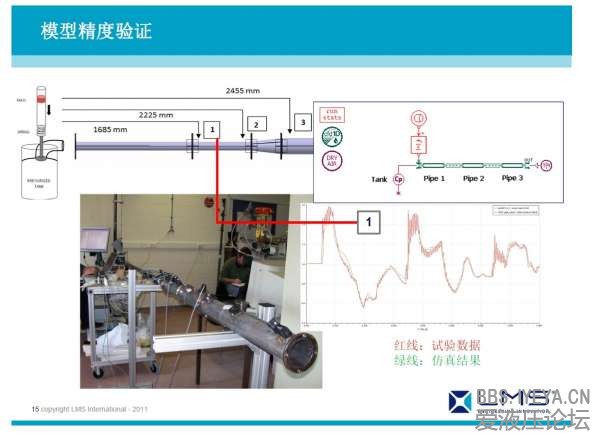

1685 mm

2455 mm
2225 mm         i曰|事


























红线:试验数据 绿线:仿真结果

才 5 copyright LMS International - 201才        E        tJl  需@




•按照CAD原理图建立从优罐到设备的气动管网系统模型
•对管网瞬态特性(压力J 温度、流量、控制等1仿真的功能验证         ①         @


PRESSURE DROP MODEL (Ba..ett 则晦由锢) .
乙        二èY;-"'
一尝这肌τ这…
PARAMETERS to set:
• angles between pipes
Pressure drop coe何icients are automatically calculated as function of geometry and flow conditions



Junctions
To connecl 2 10 4 pipes logelher     or sel dosed end

Pipes
WilhlWilhoul Ihermal el!hçan.fL11        6
+ local sensor












才 6 copyright LMS  International - 201才

E        tJl  需@

混合气体库（Gas Mixture）





 能够对气体混合物的气动系统进行建模，并且混合气体 的组分种类可高达20多种
        混合气体的性质由它的状态决定 (压力、温度、组分), 而 且随系统分布变化
        源，传感器，容腔，节流孔，管路热，压缩机，透平
        对扩散的建模
        多孔介质流动的建模

气体混合装置






















H2和O2在容腔中的组分变化


Ar和N2在容腔中的组分变化

17 copyright LMS International - 2011

湿空气库(Moisture Air)









特点




 用绝对/相对湿度/比湿度来定义湿度
 冷凝/蒸发
 可对多组分混合气体建模 : (N2,O2,CO2,H2O,CH4…)
 混合物组份可随时间和流程变化



功能




可以对包含空气、水蒸气和液态水的系统进行建模
 可对动态时域的仿真过程中的湿度标定进行评估
可对气/液回路进行建模









18 copyright LMS International - 2011

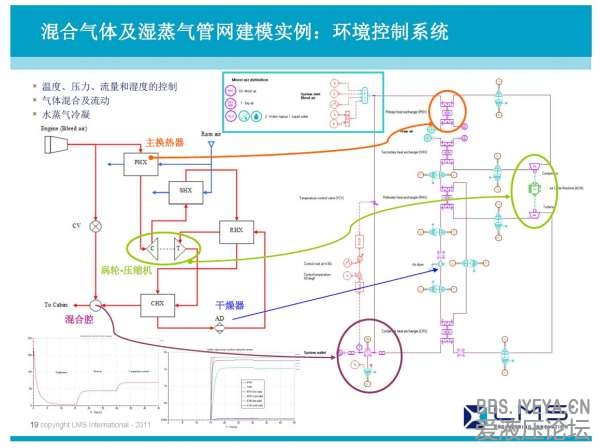

混合气体及湿蒸气管网建模实例：环境控制系统





 温度、压力、流量和湿度的控制
 气体混合及流动
 水蒸气冷凝


主换热器














涡轮-压缩机





混合腔

干燥器

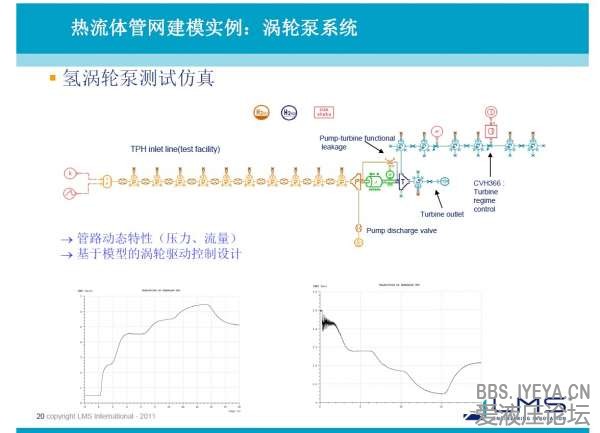

热流体管网建模实例：涡轮泵系统




 氢涡轮泵测试仿真








TPH inlet line(test facility)

Pump-turbine functional leakage











 管路动态特性（压力、流量）
 基于模型的涡轮驱动控制设计





Turbine outlet

Pump discharge valve

CVH366 : Turbine regime control




















20 copyright LMS International - 2011

两相流管网：两相流库（TPH、AC）






特点



 制冷剂单相和两相（对流沸腾和冷凝）对流换热
 气相和液相间质量的转换
 壁面与湿空气间的对流换热以及冷凝水的影响
 气相和液相间质量的转换
 系统中能量的传送





功能



 可以模拟复杂的两相流体管网
 计算系统各处的压降、温度、流量、焓分布















21 copyright LMS International - 2011

LMS Imagine.Lab AMESim 空调系统解决方案





特点
 完全基于两相流的物理原理
 集成了空调系统整体部件
 压力、温度和流量预测 …
 换热器几何定义
 预测和优化系统性能，如COP
 单相或两相流动的内部对流换热





功能

 适合于对空调系统建模，部件几何尺寸定义
 部件尺寸优化（换热器，热力膨胀阀…）
 制冷剂充液量优化
 评估新方案 (多级蒸发器, 热泵)
 替代冷媒的制冷效率评估
 热回收系统性能评估
 系统效率及电力负荷的评估
 控制策略评价




22 copyright LMS International - 2011

两相流管网建模





基于CAD数据的建模方法








内部流动


环境边界条件

管壁（热容）



外部流动和换热





















23 copyright LMS International - 2011





T











@明  •..哩...
①‘…阳

s (kJ/kg/K)








10.0

。......

二伞这。;二士





φ        4、』 唱.:;; -."._，

Z砾。         21"        重览。        ""0        31"
E陆知鸭"阳""1

'10.0        ‘"'0        4副10         515.0         叹狼。





白 "
.甸回国刷刷

‘j …­
E".
句 也 =电句…[;JWIOO&  ‘




"南 "'".，.胃 ::::;::  -


11 :c

中;一'一




与;勺

(‘/li '、，

.J片;子        d
•

24 copyright LMS International - 201才        E        tJl  需@

两相流管网建模实例：热泵机组、冷水机组






 热泵机组

 冷水机组、风机盘管









































25 copyright LMS International - 2011






-、田、


-、刘、


Damper





Capill

Fan



，、也
，、 飞
Damper

1:1污




_1 _c"'"且毡...
，.ß=rM-且-a:so国_ .
'



蹦君 主
/11.1 11

_'1





』制"剧{ l，

ftttfÍi

Compressor

国



26 copyright LMS International - 201才

....         ."..        ....         --山山，蛐- -
J

E        tJl  需@

换热计算：热库（Thermal）





特点

 所有标准类型的热交换形式（传导， 对流， 辐射…）
 材料热物性数据库
 考虑多种不同热属性的材料
 内置多种换热经验公式和模型







功能

 处理材料之间、材料与环境之间的热交换。
 基于瞬态传热理论（传导， 自由或者强制对流， 辐射）

 考察工作状态下，温度对与系统或部件工作特性 的影响











27 copyright LMS International - 2011






高温气体管道换热分析







temperature [K]

bnu        」



mass flow rate [g/s]


atmospheric pressure and te门lperature





250        stack outlet wall temperature [degC]


甜田Tnal
plwne

吁…        Ou巳le巳


200



1 - external free convection        D iamete r ，
0.5 :m.




Heigth，

150        S缸M:k        6 皿


100        y
f

2 - external forced convection


b


Inlet

/         • Free convection Nu(Pr，Gr ) = 0.13 . (Pr . Gr)O.33
50        • Forced convection Nu( R伐 Pr) = 0.027 . ReO•8 . p，D.33


Cuohaust
es




0
0         100        200        1ime        400        500        600

tJl  需@

28 copyright LMS International - 201才        E
、
、
『、
、

换热计算实例： 库房热负荷模拟






































(windows and steel panels) are then connected the solar loads, free and forces convective exchanges.


29 copyright LMS International - 2011

散热器库（Heat Exchangers Assembly Tool）



























A 3D window …










A library




A classical AMESim environment




30 copyright LMS International - 2011




E
•对
町V
阳创186420
iunnuuO
E4tyb
dm










ay
nJV飞sm














，，， Rb
、.，，







φ一|
@一二


Charge Air Cooler












Fan



Outlet Air temperature in degC

External Temperature (degC)











Air velocitiesin m/s










31 copyright LMS International - 201才

、"‘

100

90

80

70

60

50

40
E        tJl  需@

流体元件设计举例：压缩机、调压阀……








压缩机

流体元件设计库

























调压阀













32 copyright LMS International - 2011









CFDcode

11-:ínleð一grales u-p 10_1.
回CFDc峨创S
AMESlm wilh
Inputs

回CFDcωe
ínlegrales up 10        乌
⑥
司





AMESlm

回
C讪A
c-Mmnv
睛O也




AME        3

11AMESlm
ínlegrales up 10 1.

圄CSS        Sim
"阳
n  e

s up 10 乌

i   egrale
nununr
­m创m阳
句3饨，‘

bA阿




Pr回reatment 10 get
v.  ciy   阳n flow帽e

⑥嗣阴阳

CJ护W

MM
sm抑mo自_outlet        申0-→0>-， r-.
U

)+         …U _._..。.
心非         CJW

←        1

主旦旦n;皇军
_        _         P2.P3.0bar

Constant volumetric
fIowrate sour(丑
Ov =81 U，，*、

0.0.1 m : L.0.8m



Lower  也Alet

飞产刑   L
+0←-        VElOCI1VMAGNIT飞反到E



念:;二

Vl    STAR.CD P2         CFD
P3         Mωel


0' S
M翩
。.."
。，尉，
。..，.
们l$l

0'''..01
011$t意.，.
'目e.tE--Ol
".，睡.01
们1...01
口        'i'Y"










1  S @

33 copyright LMS International - 201才

囚        ENG I NEERI N G INNOVATION








各类活动

活从以下各项中选择你所感兴趣的活动类别，或者点击这里获悉你所在地区的各项活动计划. 研讨会
1r1

r、
参加LMS研讨会

防 . 咄

LMS经军针对广泛的工程课题的最新发展动态以及最佳实用举办-系列研
段:翩翩翩EdZEZ蹲在叫陶瓷锵誓言骂的四栩栩踹摇摇慧?唤

i吉使用下拉惬缩小搜寻范围然后点击! 选择的研讨会在钱注册.注册成功后，您会收到-份包含所有细节信 息的参会确认.



网上研讨会

LMS定期举办网上研讨会，论题涉及广泛的工程课题!. 想静坐电脑前就 获悉噪音振动、声学、多体动力学、耐用性、忧化、虚拟待机和实物待机 试E金等领域的最新技术吗? i吉立刻加入LMS网上研讨会吧!

选择区域: IChina        旦|

11Mar 2009         LMS便篝式，震动噪声技术交运及!t 法示会 E 顾 )

J!;í德新世界万怡酒店三楼苓夏厅 〈佛山阴德区大良销活每路150号 ) - China




展3革和会议 本注目介绍了LMS计划参加的所有展览和会议、LMS震台具体位置及即将

12 Mar 2009

LMS便祭式'草动噪声技术交注及镰 渲示会(j:在:!II>

深圳新豪方酒店16层会议室(i:il:IJ1I南山区深南大道188号 ) - China

展出的LMS哥粉等.

13 Mar 2009         LMS国际公司篝动噪声试差.决方案技术交运会E 太原3

山西御花园假日金悦酒店20楼会议室【太原肖Igl路9号 ) - China

26 Mar 2009         LMS国际公司'后动噪声试运.决方案技术交运会(11吉尔读 B


培训课程         |        哈尔渎正明锦江大酒店 12层昆仑厅〈哈尔滨商岗区东大直街278号 ) - China


为了帮助客户方的技术人员了解最新的技术和软件产品. LMS组织了大量 的培训11课程.LMS:I剖11课程以及现场培训服务〈可选〉指导使用者如何在 特定的应用领域运用LMS产品软件来解决工程难题.



LMS 军度会议

LMS年度会议展示了试远、CAE和CAD行业技术发展的前治成就.同时， 会议欢迎整个工程业界各类人员参与.会议为参会人员提供了难得的机
会，在使用LMS产品的过程中可以获得更多的知识和技术技能  发现LMS
产品，如LMSV阳 al.Lab和LMS Test.L铀的技术突破优势.



34 copyright LMS International - 201才


27 Mar 2009         LMS国际公司，后动噪声试验'需决方案技术交流会E 沈阳E

沈阳格栋大饭店二楼二号会议室〈沈河区北站路72号 ) - China







E        tJl  需@

总结







 完善的热流体管网仿真解决方案
    单相单组份：热液压库、气动库、热气动库、热液阻库、CFD-1D库
    单相多组分：混合气体库、湿蒸气库
    两相流：两相流库、空调库
    换热分析：热库、换热器库
    元件设计：流体元件设计库
    通用共仿真接口：与CFD等第三方软件的集成


 覆盖各类工业热流体管网建模仿真的应用


 专业的技术服务














35 copyright LMS International - 2011











LMS China

sdutnuaa

这个资料怎么下载啊

wangwen5955

在帖子的最上面。

初学者

很牛叉！激起了我强烈的学习心

tanghesheng

受益匪浅，本人正在做热流体分析。

eastglave

有没有汽车相关的呢
