液压泵PQ曲线怎么看?

  [复制链接]
  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:27
发表于 2013-2-17 10:59:50 来自手机 | 显示全部楼层 |阅读模式
请假液压的曲线图怎么看?看要看什么关键的地方?
发表于 2013-2-17 11:43:24 | 显示全部楼层
应该是看是否是与开口向上的抛物线的结构一致吧,因为阀口的流量液力曲线就是这个吧。
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-2-17 18:14:55 | 显示全部楼层
1、如果是变量负反馈柱塞泵,压力P越高,排量Q呈下降趋势(容积效率下降,但是效率在97%左右)
2、从P-Q曲线可以看出泵体的职能形式,如DR泵可以看出DR数值,也可以看出液压泵的流量死区。

点评

能不能借助图来详细说明一下啊,期待中  发表于 2013-2-21 11:24
回复

使用道具 举报

发表于 2013-2-17 22:22:28 | 显示全部楼层
变量泵一般情况下只会给你一条外特性曲线,即最大功率曲线(压力和流量的变化),或者其他几条控制曲线(通过外界控制泵功率的曲线)。其实在不同的转速下,不同的功率下有很多很多条曲线,这个曲线一般只有泵厂做试验才能得到,他们也不会提供给用户,除非你有特殊需要。一般你只看最大功率曲线就行,即外特性曲线,这条线是压力和流量的一个变化,压力变化的拐点,这个很重要,其实这曲线放在系统里面看的话,就很形象了。

点评

看出压力变化的拐点,有什么作用?说明什么,能具体些么。  发表于 2013-2-23 14:46
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:1
  • 打卡总奖励:5
发表于 2013-2-18 20:46:59 | 显示全部楼层
泵有很多种,有变量的也有定量的,而曲线也有压力-流量曲线、效率特性曲线、功率特性曲线等,应根据泵的不同以及所需要的特性来进行分析,
回复

使用道具 举报

  • 打卡等级:论坛老炮
  • 打卡总天数:1256
  • 打卡总奖励:4603
发表于 2013-2-21 21:07:08 | 显示全部楼层
回复您的问题:

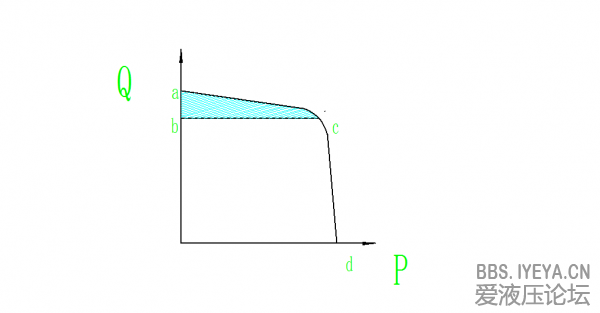

1、图示压力和流量关系,ac线表示随着压力升高,泵最大可能的流量值,但是ac这条代表流量的直线并非平行于压力线而是略有下降。这个现象正好符合负流量关系,必须说明这个下降是由于容积效率下降造成的(泵体机械机构局部泄漏造成的)。容积效率为97%,如果泄漏太大,则泵体内泄大,不能出厂。
2、d点表示泵体运行的最高压力数值。(例如DR)
3、acd所围成的区域是泵体输出功率区域。
4、图示abc所围成的区域是泵体调节死区。所谓死区,我的理解是:这个区域是每个泵体在容积效率正常范围内必须存在的,无法避免的,即内泄是必须的,只不过是多是少的问题,但是这个数值从图形中无法读取,提供给客户的是总效率多少。
希望有所帮助,望高手赐教,谢谢!

点评

感谢!明白了。  发表于 2013-2-23 14:50
回复

使用道具 举报

发表于 2013-3-3 20:45:04 | 显示全部楼层
听了老师们的讲解 ,  我又学了一些知识   谢谢
回复

使用道具 举报

  • 打卡等级:无名新人
  • 打卡总天数:4
  • 打卡总奖励:27
 楼主| 发表于 2014-8-28 06:22:16 来自手机 | 显示全部楼层
qinyong1217 发表于 2013-2-17 22:22
变量泵一般情况下只会给你一条外特性曲线,即最大功率曲线(压力和流量的变化),或者其他几条控制曲线(通 ...

非常感谢,说的很具体
回复

使用道具 举报

发表于 2014-9-7 18:04:53 | 显示全部楼层
看一下。
回复

使用道具 举报

发表于 2014-9-7 18:22:38 | 显示全部楼层
xwy@home 发表于 2013-2-21 21:07
回复您的问题:
1、图示压力和流量关系,ac线表示随着压力升高,泵最大可能的流量值,但是ac这条代表流量 ...

我看力士乐样本里有好几种图,能否都讲出来,好学习一下,有时看图理解的不知道正确与否。
回复

使用道具 举报
