液压缸仿真

sunhp509

各位大侠们，我想做一个液压缸的仿真，仿真过程中活塞可以往复多次，就是说当活塞杆运动到末端时会触发一个信号，然后控制换向阀换向，这个控制怎么搭建啊，求解答
谢谢！

微山湖

可以根据位移传感器的反馈设置分段的给定信号

乒乓

根据位移传感器或者压力传感器来做吧，我也正在做，只不过是Simulink模型

sunhp509

乒乓 发表于 2013-2-3 09:40
根据位移传感器或者压力传感器来做吧，我也正在做，只不过是Simulink模型

可以详细的说说嘛，谢谢啊

sunhp509

微山湖 发表于 2013-2-2 17:21
可以根据位移传感器的反馈设置分段的给定信号

可以详细的讲一讲吗，谢谢啊

心蓝

有必要搞这么复杂么，直接给个方波信号{:7_275:}

心蓝

闭环一样可以用方波，有什么问题？

爱pepsi

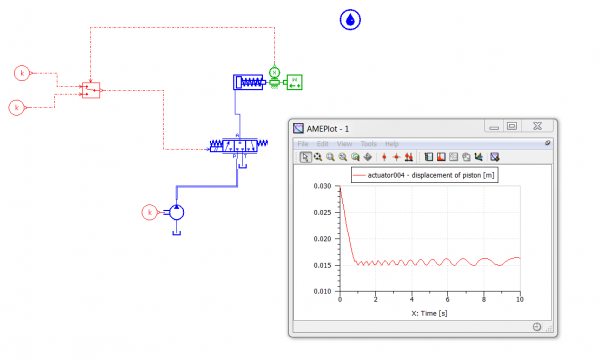

如附件
用一个sensor加一个switch判断是否到达末端，然后给正反信号来改变方向。图像可以看出阀在不停的变相，因为你给的信号一直在变，我用的threshold是0.015

sunhp509

爱pepsi 发表于 2013-2-6 02:53
如附件
用一个sensor加一个switch判断是否到达末端，然后给正反信号来改变方向。图像可以看出阀在不停的变 ...

这样的话，正反信号只能给定恒定值了，无法给出阀换向的斜坡信号是吗？
还有请问threshold是什么意思啊，谢谢？

爱pepsi

sunhp509 发表于 2013-2-18 13:17
这样的话，正反信号只能给定恒定值了，无法给出阀换向的斜坡信号是吗？
还有请问threshold是什么意思啊， ...

你当然可以吧那个恒定值信号改为斜坡信号，我只是举了个例子。那个threshold就是说你触发开关的临界点，如果你把它设置为你的缸的长度，就是意思说如果活塞移动到缸的终点，就触发那个开关，选择加一个什么信号在阀上面
