俩油缸如何同步？

凯亚瑟 · 发表于 2012-12-27 21:57:44

gaoxuetao 发表于 2012-12-27 08:22
两个液压缸油路并联，采用分流集流阀实现同步

用分流集流阀俩油缸同步的精度高吗？

dzl568 · 发表于 2012-12-28 10:24:28

看两个油缸同步精度是否高，低点可以采用节流阀或者调速阀调整

QQ359648652 · 发表于 2013-2-6 14:08:25

大伙都很热情表态，楼主咋不上个图呢！照片也好呀！更利于大伙儿分析

ftl04242 · 发表于 2013-2-6 15:50:50

负荷有没在偏载了，在是没有的话，直接接上就行

jun1082 · 发表于 2013-2-17 09:59:14

液压常用的同步控制方式是：1，分流集流阀（同步阀） 2，同步马达 3，同步缸
主要看你的工艺要求的同步精度。以上三种产品都有控制精度，1的略差一点，应用在同步要求不是太高的场合，而且多是双杠要求同步，2的精度好些，主要应用在多缸同步场合，三缸或三缸以上使用比较方便，3是我用的比较少。2和3的成本高一些。

wangshangfei · 发表于 2013-2-17 10:53:43

这个问题要看你要求的同步精度了，精度不高用分流集流阀就可以，同步精度要求高单靠液压技术就比较麻烦了

游勇 · 发表于 2013-2-17 12:07:36

使用分流阀：准确率差，流量要选小不选大(和选女友年纪的原则相同)，因为准确率是以最大流量算的。
要设置累积误差消除功能(即把液压缸下降至原点)。

慎与思 · 发表于 2013-2-17 14:20:20

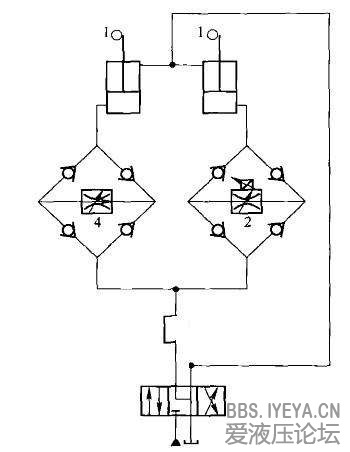

您看看此方案，不知对您能否有帮助。

滴墨成殇 · 发表于 2013-2-21 21:22:37

加一个合流，将两个管路并在一起供油，就可以实现同步了。

angelmale · 发表于 2013-2-25 10:31:02

油缸参数是i否一致啊？
如果一致，可以采用分流集流阀或者分流马达，两者精度有区别，根据具体精度要求选择。
如果油缸参数不一致，可采用位移传感器配合比例方向阀实现闭环控制，不过造价太高了。
