力士乐泵的恒功率控制

时代脊梁

gaosilang123 发表于 2012-11-5 18:25
阁下第一步分析错了，所以你会有接下来的疑问。注意3是个油缸，可以上下伸缩，左右移动的。就是这样，可以自 ...

同意三楼的看法，这样就不难解释高压小流量，低压大流量。

gaosilang123

紫龙蓝冰 发表于 2012-11-6 10:02
美女，能不能帮忙分析一下。这个机构没怎么看明白。谢谢你！

是不是这样的：

嗯，差不多！其实实物阀体也看不明白

牵手狂魔

讨论的好热烈啊   泵工作压力较低时，阀1工作于位，压力油经a、b、c、d进入缸4无杆腔，缸5中的油经e、阀1右位回油箱，泵斜盘摆角变大，排量变大；
       当 泵工作压力变高时，与缸4相连的油缸3带动摇臂2左移，杠杆原理使6被拉出压力油经a、b、c、阀1右位、e进入缸5弹簧腔，同时压力油经a、b、c、d进入缸4无杆腔，但由于缸5的内径比缸4大，泵斜盘摆角变小，排量变小，

我爱液压1

gaosilang123 发表于 2013-5-25 22:09
嗯，差不多！其实实物阀体也看不明白

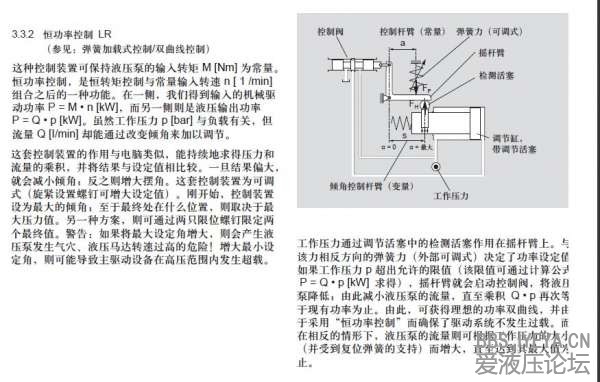

看看这个图，你就明白了

普什驱动

3是个滑轮，下面有弹簧，感觉楼主第一步错了

b.o.d

你好！老师，麻烦问一下力士乐A10VSO系列的变量泵的模型参数，很纠结，查阅的文章上都没有具体参数，模型建出来了，参数设置不合理，求赐教！
