automation studio 电磁阀等各个几位几通阀的中位机能building错误不能够编辑的，....

xtnbzone

之前发了一个求助帖，关于电磁阀等不能够编辑的，每次编辑完building就错误，要么就系x号现在分享一个解决方案：

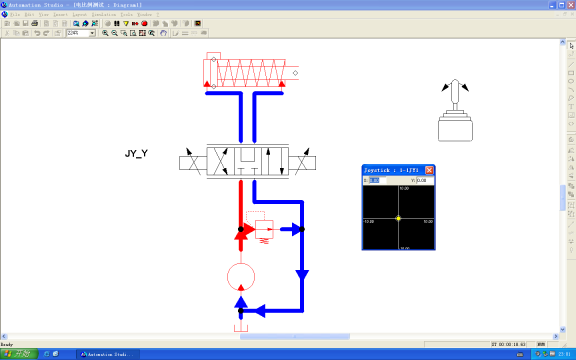

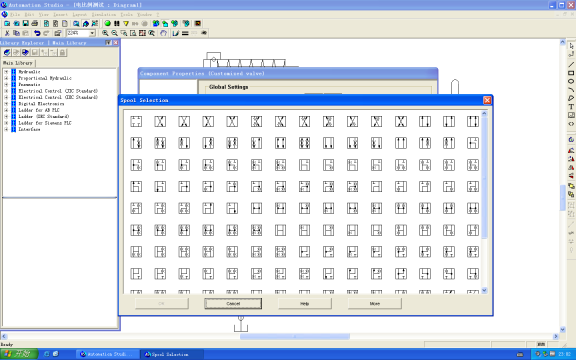

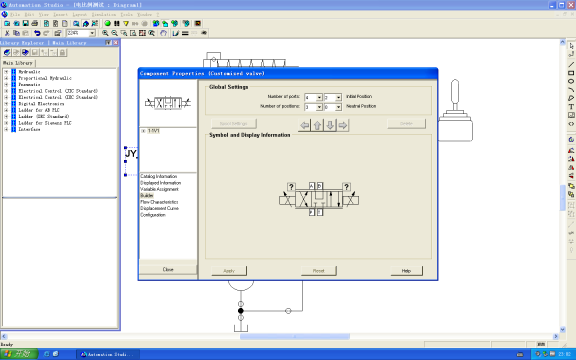

as 5.0出现这样 就是系统的问题 我用win7 X64下vm虚拟机下装xp纯净版 精简版的(我电脑只有这个纯净版的)，装好系统后直接安装as 5.0，安装完毕后 打开软件 找到电磁阀 可以编辑了。然后又在系统上装了as 5.2，问题又出现了，直接把5.2卸载掉，5.0的电磁阀又不能够编辑了，幸好我装好了as 5.0后做了个快照，直接恢复到装5.0的状态，测试了一下，各个阀啊 油缸 啊 都可以编辑了，
5.2出现这个问题应该是安装不完整的原因，并且5.2模拟的元件多了之后，热模拟就不能够进行了，因为安装的license只能够支持模拟某些数量的权限，建议没银子的童鞋（比如我）就用5.0吧，但是还是非常支持正版了。
题外话：由于我的主机win7 X64是i5 cpu 16G内存呢，多分了点资源给vm，一点都不卡，非常适用，别问我vm是啥 度娘去吧，类似的还有virtual box，个人感觉vm更稳定些。
抱怨一句，发帖求助这么久，就没有一个能够解答的 哎，还得自己研究由于在公司研究的，所以现在无图，有不明白的哥们可以跟帖，后续可能补图

ydrgy

WIN XP下装AS5.0或5.2，无流体系统管理，换向阀一点生成器就报错，许多功能没有或用不了。

xtnbzone

ydrgy 发表于 2014-10-4 19:36
WIN XP下装AS5.0或5.2，无流体系统管理，换向阀一点生成器就报错，许多功能没有或用不了。

别用5.2了 那个安装不完全，网上的那个5.2的那个 元件库，放入library文件夹下，库文件使不少，可是液压阀一点building编辑中位机能时候就错误，因为这个库是不符合5.2的，那个库文件肯定低于5.2的，所以5.2感觉安装不完全，
xp下前提 ie必须是ie 6.0的，ie的版本过高，液压阀里面的许多脚本文件编辑和高版本的ie冲突，所以就不能够正确显示了，虚拟机中多好，为啥不用虚拟机。直接用5.0就ok了，

ydrgy

3楼正解！是ie问题，删掉ie8，用ie6。以前受误导，说需更新浏览器。可惜AS5.0功能不全，还是想用AS5.7或更高的。

xtnbzone

ydrgy 发表于 2014-10-6 08:45
3楼正解！是ie问题，删掉ie8，用ie6。以前受误导，说需更新浏览器。可惜AS5.0功能不全，还是想用AS5.7或更 ...

你好 四楼的兄弟，as5.0 功能不全，能否给指点一下 具体少了哪些功能啊，希望不吝赐教，我有5.6的文件 但是没有补丁，不会做加密狗

ydrgy

AS5.0
1.文件→新建菜单里无电工图、电工电缆、电工面板布局保存模板为无电工图表、电气单线图电工板布局，文件属性里无地图定位仪；2.布局菜单里无布局选项；3.窗口→显示菜单后面无快照、层、电工绘图仪、本地、流体仪表板等；窗口→显示→工具栏里缺记录器（无法直接视频录制）、文本、测量工具、连接等内容，仿真工具条里无电工技术绘图仪、手动触发快照、稳态设置、打开路径检测工具等功能；4.视图工具栏无组件集成工具；5.工程特性里无流体系统、电气系统、选项等栏目，无法输入流体数据等原始数据；6.电气组件属性里无配置等属性，电线弹出菜单无指令线、电源线、电源相线、内部的、外部的等选项，库文件里电气库无多相电线工具、黑盒子等。
你有AS5.6的，如能运行，一比照就能找出来。注册版的或用加密狗的可以找专门的安装机构做。

xtnbzone

ydrgy 发表于 2014-10-7 14:44
AS5.0
1.文件→新建菜单里无电工图、电工电缆、电工面板布局保存模板为无电工图表、电气单线图电工板布局 ...

楼上的兄弟果然是高手，这些东西我以前关注不多 ，我对液压关注较多，您现在用的哪个版本啊，安装的东西真的很难弄到，我现在用5.0的

ydrgy

我也是做液压的，但液压又往往离不开电气及控制，所以对automation studio有点兴趣。现在也就用AS5.0，画画原理图，简单的动作一下就行了。具体的参数仿真就做不到了。较高版本的安装和加密狗要花好多银子的，而且不保证升级。

xtnbzone

ydrgy 发表于 2014-10-8 07:34
我也是做液压的，但液压又往往离不开电气及控制，所以对automation studio有点兴趣。现在也就用AS5.0，画画 ...

网上有人做5.6 5.7的加密狗  我寻过价格 3K大洋
也不知道是否能用  这个价格对公司来说没问题 但是到了个人  就显得吃力了
5.0做个仿真感觉也还可以  没事可以多看一下fluidSIM 4.2以上自带的原理图  挺好的

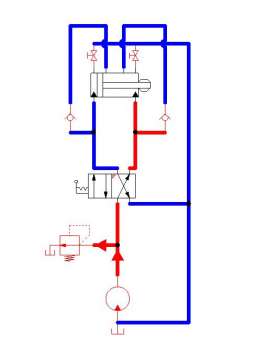

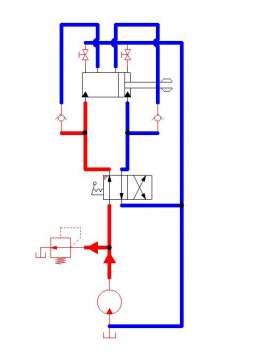

还有个问题询问下，AS5.0下油缸有个双作用带多个油孔的油缸  你用过没，我想让油缸走到末端时 每端两个孔的压差不一样 发个信号过来，倒是每个上面的油孔压力全是0 不知道怎么回事

ydrgy

xtnbzone 发表于 2014-10-8 22:24
网上有人做5.6 5.7的加密狗  我寻过价格 3K大洋
也不知道是否能用  这个价格对公司来说没问题 但 ...

加密狗应该还可以优惠到2K5甚或2K。如你有兴趣，我可以把对方的联系方式发出来。
多油口油缸有用过，在油缸至行程末端自行卸荷的场合；

压力表显示为零，可能是没有设置负载和阻力吧。
