负载敏感变量泵

一脸不屑 · 发表于 2013-9-12 11:04:10

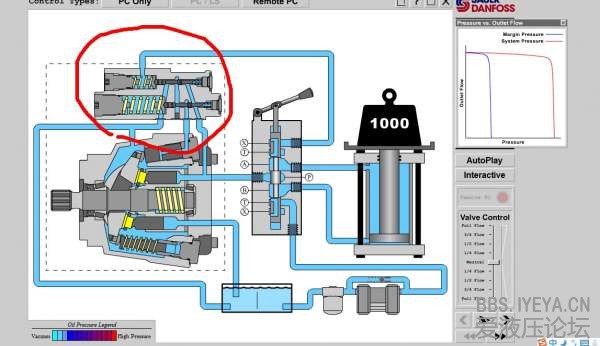

泵上的压力补偿的控制弹簧为什么是两个？像第一幅PC/LS图上负载敏感泵的弹簧是两个弹簧并起来的，哪位大侠知道这样做有什么好处？还有谁能帮我解释一下右边的曲线啊？尤其是蓝色的。

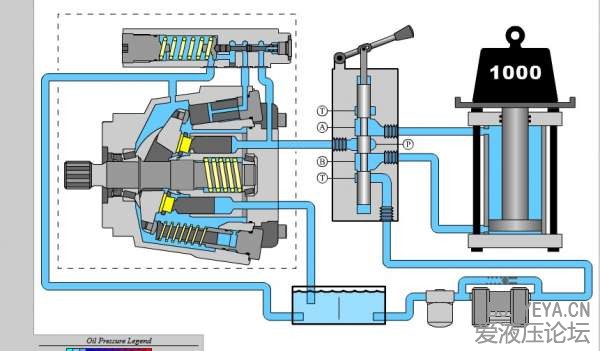

还有这两幅图的液压系统在使用过程中有什么具体区别，求详细解答……麻烦大神了！
小弟在此多谢了。

一线牵 · 发表于 2013-9-12 17:12:38

第一个图上面的两个弹簧分别用于控制流量和压力.也就是说,在压力不超过第二个弹簧的设定值的情况下,由上面的那个弹簧对流量进行控制.一旦压力随负载增加到设定压力后,两个阀开始同时控制;第二张图上的调节弹簧是一负载敏感阀,也就是上面说的控制流量的,也可以称为恒流量泵

枫，子 · 发表于 2013-9-12 17:28:10

这图没什么含义啊。

一脸不屑 · 发表于 2013-9-12 19:17:55

一线牵发表于 2013-9-12 17:12
第一个图上面的两个弹簧分别用于控制流量和压力.也就是说,在压力不超过第二个弹簧的设定值的情况下,由上面的 ...

那曲线呢？您的意思是说这两幅图都属于负载敏感系统吗？不好意思，我最近刚刚接触这方面，请多指教。

woshiwsm · 发表于 2013-9-12 19:59:21

LS阀和PC阀，买本液压维修书去看吧

静静等待 · 发表于 2013-9-13 09:36:41

你那个是萨澳的泵，一个是流量阀另一个是压力阀，不是一回事的

一脸不屑 · 发表于 2013-9-13 10:18:08

静静等待发表于 2013-9-13 09:36
你那个是萨澳的泵，一个是流量阀另一个是压力阀，不是一回事的

泵输出的流量仅与换向阀的开口大小有关，第二个图也可以起到这样的作用啊，对吗？我不明白的是第一个图里压力阀（DR吧？）的作用，当负载过大时换向阀回中位，貌似第一个图中泵接近零排量的输出压力小于负载压力，而第二个图泵的输出压力与负载压力一样？请您指教……谢谢

一线牵 · 发表于 2013-9-13 17:47:44

恒流量泵叫做负载敏感泵

暗夜中的晨光 · 发表于 2013-9-13 21:11:16

一线牵发表于 2013-9-13 17:47
恒流量泵叫做负载敏感泵

严格的说，不能这么说吧？
负载敏感泵，是泵的流量随负载需求而变化，一定要配负载敏感阀使用才可以。
变量泵有三：
恒流量没接触，但一定是流量不变才能称作恒流量泵。
恒压变量泵则是，在系统未达到设定压力时，作为定量泵，全流量输出，等。
还有一种功率控制变量泵，就是平常所说恒功率变量泵
以上第一第三均可以作为负载敏感，也可以不作为负载敏感泵。

spiderman · 发表于 2013-9-15 14:24:47

上面一根弹簧的控制信号取自泵口和负载端，这就是典型负荷传感系统的delta p，这个值与弹簧力平衡，用来调节泵的排量
下面一根弹簧的控制信号来自泵口，此压力信号与弹簧力相平衡，是用来控制系统最高压力的，我们常称之为压力切断，如果系统的压力达到下面一根弹簧的设定值，通过此阀的作用，迅速将泵的排量调到最小，此时上面的阀起不到任何作用。
总的来说这就是典型的负荷传感+压力切断控制
