常用液压管接头介绍及对比

4、日本标淮

在日本有两种比较常用的管接头

(1)所有的小松设备均採用带有30°锥座和公制细牙螺纹的管接头。所有的法兰均为61型或62型法兰(-10*除外)。(2)其他大部分日本设备採用带有30°锥座和英制标淮直管螺纹的管接头，通常称为JIS(日本工业标淮)管接头。这些管接头与英制管接头不可互换，因其锥面方向相反。所有的法兰均为61型或62型法兰(-10*除外)。

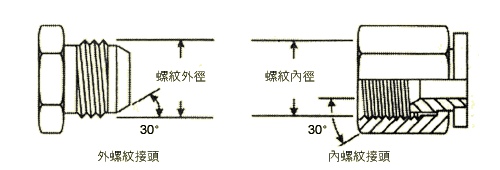

日本30°锥角直螺纹

说明：日本30°锥角外螺纹接头只能与日本30°锥角内螺纹配合。内、外螺纹均为直螺纹并带30°锥座。其密封在30°锥座处形成。日本30°锥角接头上的螺纹符合JIS B 0202标淮，其与BSPP螺纹相同。英国和日本接头均带有30°锥座，但二者不可互换，因英国接头锥座与日本接头锥座方向相反。

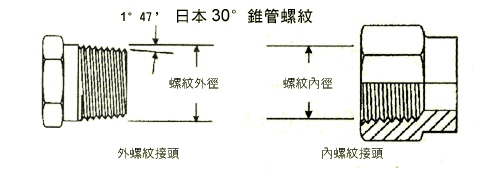

日本30°锥管螺纹

说明：日本锥管螺纹接头与BSPT(锥螺纹)接头完全相同，并完全可以互换。因日本接头没有30°锥角，故不能与BSPP内螺纹相配合。这种螺纹符合JIS B 0203标淮，与BSPT螺纹相同。日本锥管螺纹接头的密封在螺纹处形成。

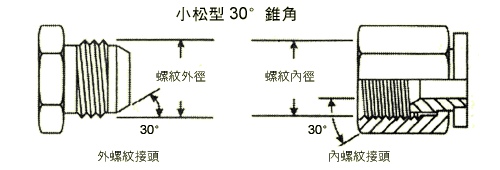

小松型30°锥角直螺纹

说明：小松型30°锥角直螺纹接头与日本30°锥角直螺纹接头除了在螺纹方面有所差别外，其它方面完全相同。小松型接头採用公制细牙螺纹，该螺纹符合JIS B 0207标淮。小松型接头在其30°锥角处密封。

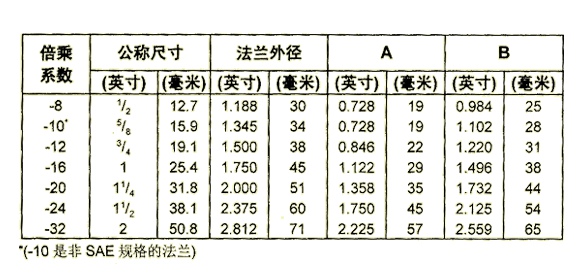

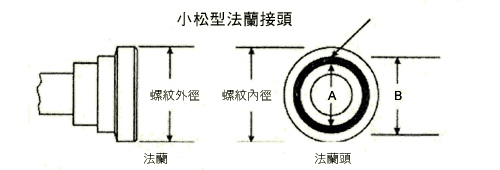

小松型法兰接头

说明：小松型法兰接头与SAE 61型法兰接头近似，并完全可以互换。各种规格法兰的O形圏尺寸不相同。当使用SAE型法兰更换小松型法兰时，一定要使用SAE型O形圏。
