常用液压管接头介绍及对比

3、德国标淮

德国DIN(德国工业标淮)是常用的管接头。所谓的公制管接头通常是指DIN管接头。其法兰为标淮的61型或62型法兰(-10除外)。

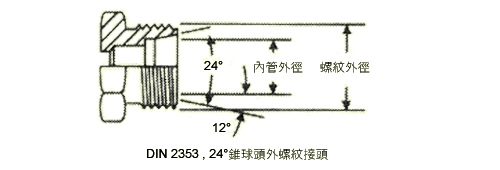

DIN 24°锥球头螺纹

说明：DIN24°锥球头可以与图示的三种内螺纹相配合。外螺纹接头为球头公制直螺纹具有24°锥座和一个球头沉孔，该孔与所用的管接头的内管外径相配，与外螺纹相配的内螺纹包括带O形圈，公制管接头的24°锥球头内螺纹，或通用24°或60°锥球头内螺纹等。

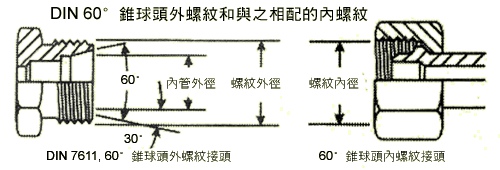

DIN 60°锥球头螺纹

说明：DIN60°锥球头外螺纹接头只能与通用24°或60°锥球头内螺纹接头配合。外螺纹为公制直螺纹并带60°锥座。内螺纹为公制直螺纹并带通用24°和60°锥座。当使用锥座角量规测量锥角时，应使用30°锥角量规。(使用锥座角量规沿接头中心线进行测量。)

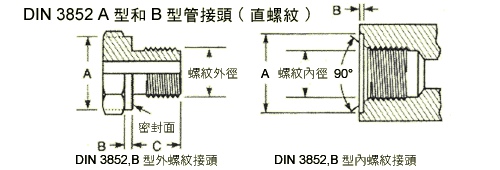

DIN 3852，A型和B型管接头(直螺纹)

说明：DIN3852 A型和B型外螺纹管接头可以与下图所示的DIN内螺纹管接头配合。A型和B型外螺纹及内螺纹管接头均为直螺纹。图1是指公制直螺纹，而图2是指惠氏标淮直螺纹。当密封圏(A型)或密封面(B型)与内螺纹端口的密封面配合时形成密封。DIN3852 A型和B型管接头有两种类型;轻型(L)系列和重型(S)系列。

DIN 3852 C型公制和惠氏标淮锥螺纹接头

说明：DIN 3852 C型管接头既可以是公制螺纹﹐也可以是惠氏英制螺纹。外螺纹只能与图示的内螺纹配合。内、外管接头均为锥螺纹。表1是指公制锥螺纹﹐而表2是指惠氏标淮锥螺纹。密封在螺纹处形成。DIN 3852 C型管接头有三种系列：超轻型系列(LL)，轻型系列(L)和重型系列(S)。

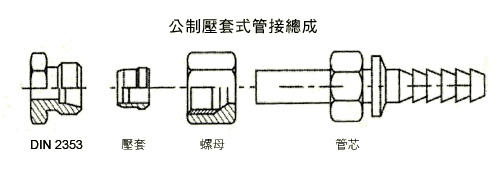

公制压套式管接头总成

说明﹕公制压套式管头总成由连接在外接头上的三个部件组成。这三个部件分别是：管芯﹐压套和公制螺母。螺母装配在管芯上﹐然后再装配压套(见图) 。DIN轻型系列总成使用DIN轻型系列公制螺母﹐而DIN重型系列总成使用DIN重型系列公制螺母。压套和管芯根据所需的内管外径选择。
