常用液压管接头介绍及对比

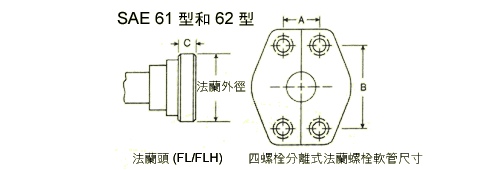

5、O形圏法兰-SAE J518

说明：SAE J518SAE 61型和62型四螺栓分离式法兰通常在世界范围内广泛应用于连接泵与马达。

此处有三种例外情况;

1. 倍乘系数-10，不是SAE标淮尺寸，但在北美以外地区却应用很普遍

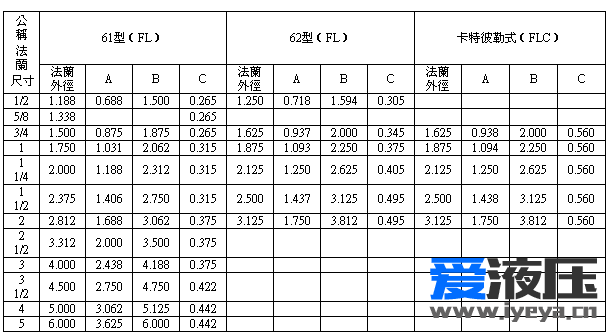

2. 卡特彼勒式法兰，具有一个较厚的法兰头(表中尺寸"C")，其外径与SAE 62型法兰外径一样大。

3. Poclain法兰，其与SAE法兰根本不同。

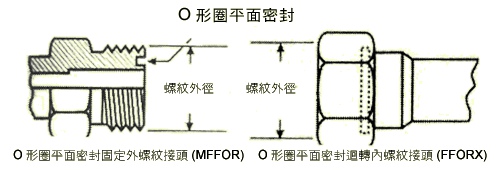

6、O形圈平面密封固定型外螺纹接头

说明：当外螺纹接头上O形圈与内螺纹接头上的平面接触时形成密封，在液压系统可以使用弹性体密封来控制洩漏，并且在防洩漏功能极为重要的情况下，可採用这一类管接头。

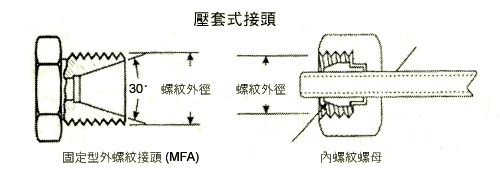

7、压套式管接头

说明：压套式固定型外螺纹接头只能与压套式内螺纹螺母及压套配合。外螺纹接头是直螺纹带24°锥座。内螺纹头是直螺纹并带有作为密封面的压套。其密封在压套与外螺纹接头的24°锥座之间、压套与内螺纹接头的内管之间形成。
