常用液压管接头介绍及对比

一、接头种类

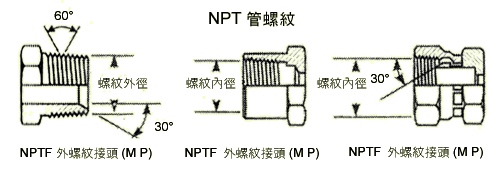

1、NPTF锥螺纹接头

说明：这是一种干密封螺纹;是用于输送燃油的国内锥管螺纹，既可用于外螺纹端接头，也可用于内螺纹端接头。NPTF外螺纹可与NPTF、NPSF或NPSM内螺纹配合。NPTF管接头与BSPT管接头类似但不可互相换，大多数尺寸螺纹的螺距不同併且牙型角是60°，而BSPT螺纹的牙型角是55°。

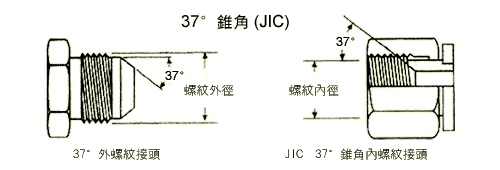

2、JIC37°锥角内螺纹接头

说明：37°锥角(JIC)汽车工程师协会(SAE)规定37°锥角或锥座可用于高压液压管路。这类管接头通常称为JIC管接头。JIC外螺纹是直纹只能和JIC内螺纹配合，JIC外螺纹是直螺纹，并具有37°锥座面，JIC内螺纹也是直螺纹，并具有37°锥座面。其密封在37°锥座面处形成，某些尺寸的螺纹与SAE45°锥角螺纹相同，应仔细测量锥角以进行区分。

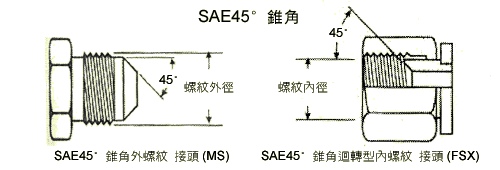

3、SAE 45°锥角外螺纹接头

说明：SAE(45°锥角)这是用于具有45°锥角或锥座的管接头的术语。软铜管通常採用这种接头，因为该材料易于加工成45°角。这种管接头适用于低压应用场合-例如用于燃油管路和制冷管路。SAE 45°锥角外螺纹只能和SAE 45°锥角内螺纹配合。SAE外螺纹是直螺纹并具有45°锥座面。而SAE内螺纹也是直螺纹，并具有45°锥座面。其密封在45°锥座面处形成。某些尺寸的螺纹与SEA 37°锥角螺纹相同。应仔细测量锥角以进行区行。

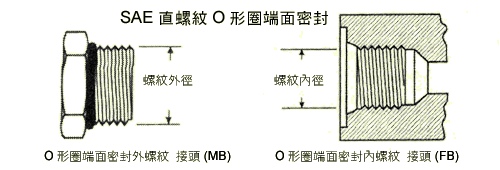

4、O形圈端面密封外螺纹接头

说明：O形圈端密封外螺纹只能和O形圈端面密封内螺纹配合，外螺纹是直螺纹带O形圈;内螺纹是直螺纹带密封端面，外螺纹在O形圈处密封，而内螺纹在密封端面处密封。
