O型密封圈标准及沟槽设计规范

　　一般径向密封沟槽宽度; 见表4-1-5

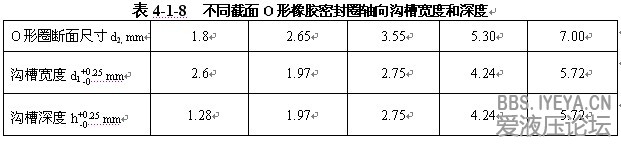

　　不同截面O形橡胶密封圈轴向沟槽宽度和深度

　　轴向密封沟槽宽度和深度;轴向密封沟槽宽度和深度见表4-1-8

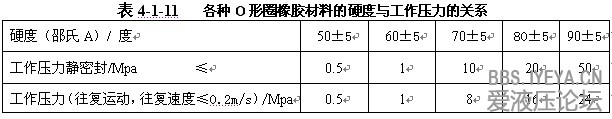

　　O型圈橡胶材料的硬度与工作压力的关系

　　在橡胶材料标准中，以硬度和压缩永久变形两项性能最为主重。选择压缩变形较小的橡胶材料对密封性能是有利的，而硬度对于O形橡胶密封圈耐压和抗挤又是至关重要的。根据国内标准和实践经验，橡胶在规定温度下的压缩永久变形最大不超过50%。而橡胶的硬度与密封工作压力密切相关，压力越高，硬度也是越高;参见表4-1-11

　　注：旋转运动工作压力一般不超过0.4 Mpa,硬度选择在(70±5)度;超出0.4 Mpa则按特殊密封装置设计。
