电磁比例阀设计指南

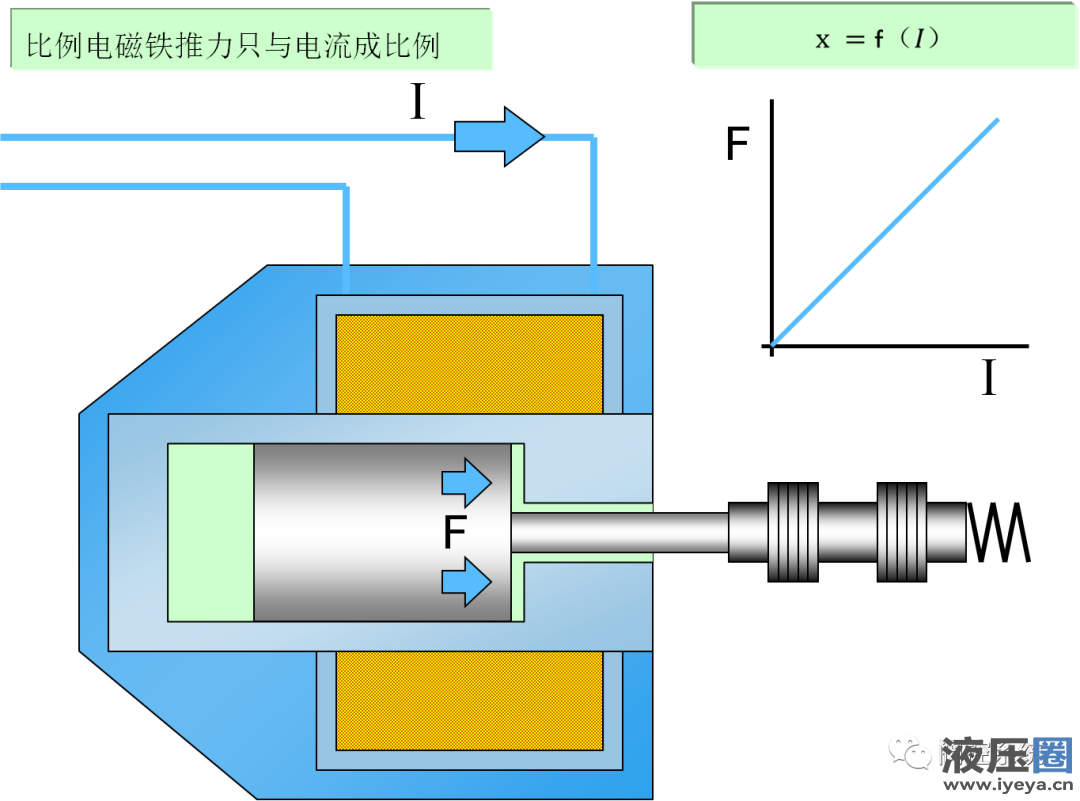

普通电磁阀是所有电磁阀也包括比例阀的基础，电磁比例阀因力值与电流成正比因而对于某确定电流值(通常按额定电流计)可以看作与 其电流相应的等效电磁阀

电磁阀设计第一步选定电磁铁;

这就有了两个重要的参数：

行程

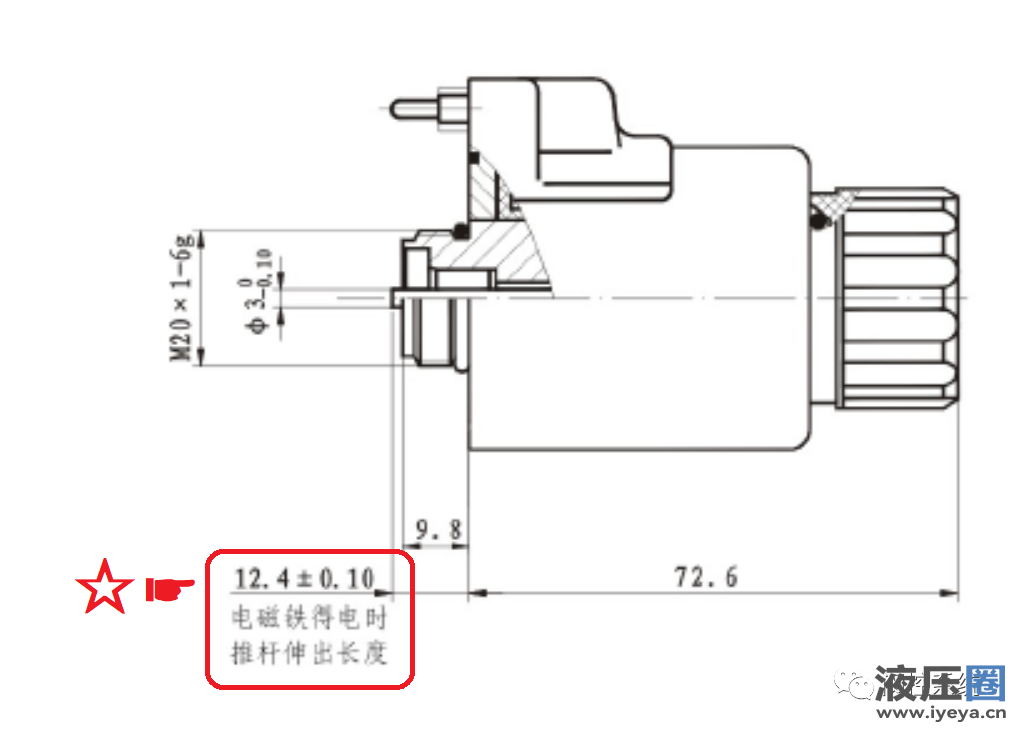

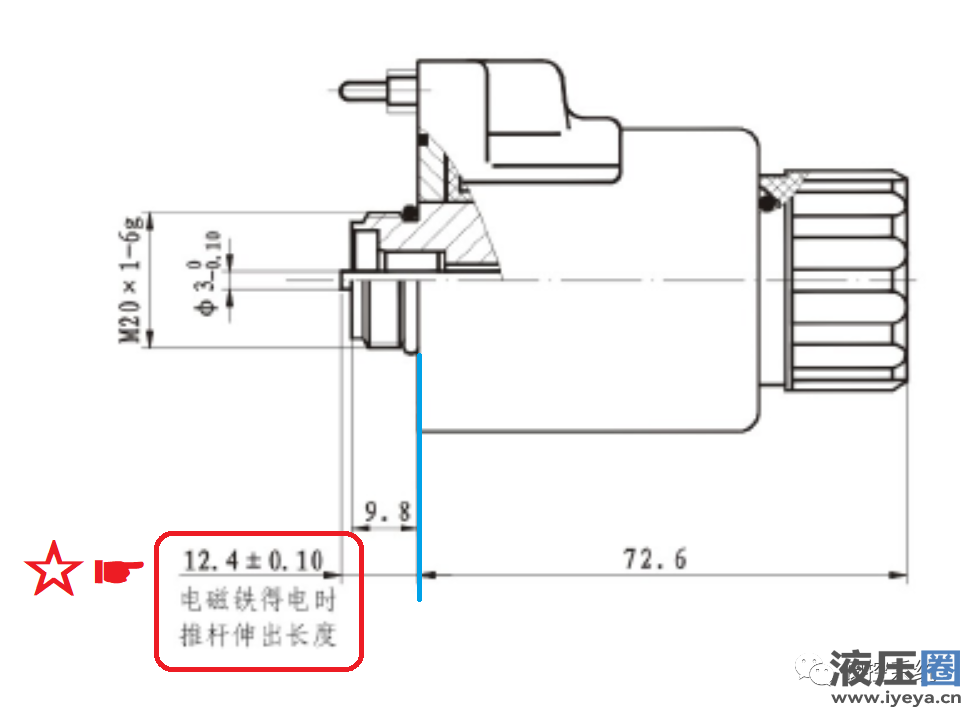

与行程紧密相关的还有一个十分重要的尺寸：电磁铁得电时推杆伸出位到安装面的距离，

☆这是十分重要的一个设计基准，也是电磁铁的关键核心尺寸之一。

电磁力

额定电磁力一般定义在额定电压80%-90%(通常85%)时取得的值，原因正如众所知的那样通电带来的温升会引起电磁铁阻值

的升高，从而可能引发力值下降，带来不可预知之后果。

可能有人会说是先有行程和电磁力需求才有的电磁铁，而非反之。其实我觉得没有必要纠结这类似先有鸡还是先有蛋的问题。

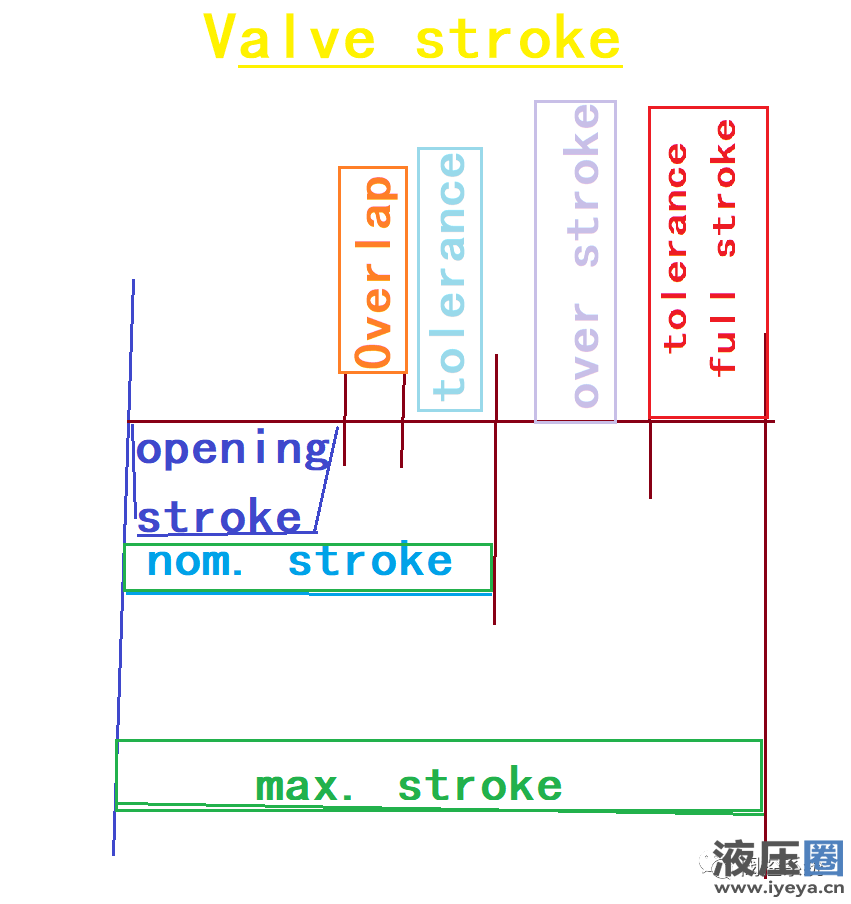

其次，电磁铁行程的分配及公差计算

然后，电磁力与液动力，弹簧力的分配关系通常是按1/3原则，

即电磁力的约1/3用来克服弹簧力;约1/3用来克服液动力、摩檫力等;剩下的1/3用于余度及产生加速度。

当然，作为补充条件：还需要验证确保能可靠复位;以及保证负阶跃的响应。

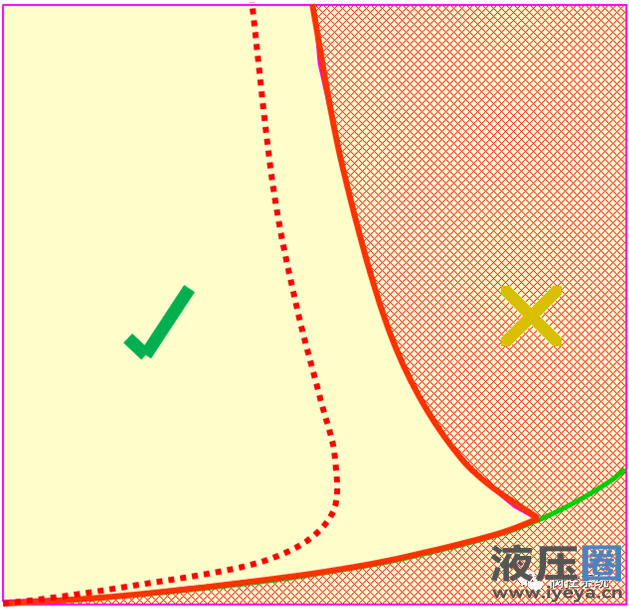

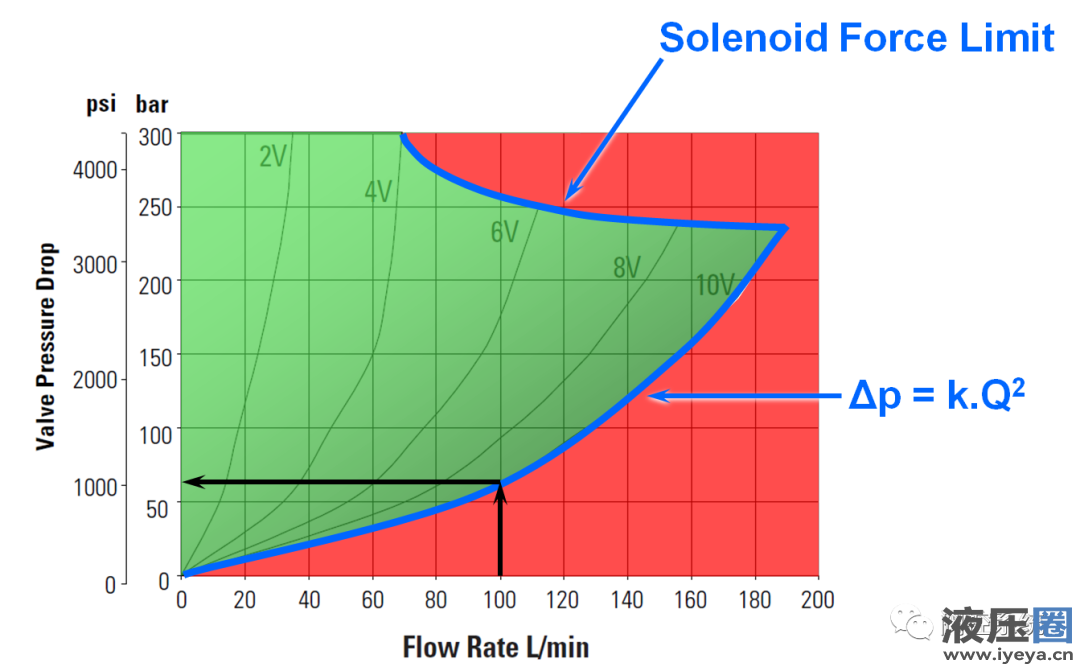

不得不提的是电磁阀因有限力值而还普遍存在一个功率域的问题，务必注意。
