HydraForce的 Innercept™ 数字比例控制技术

2023-11-17 11:45| 发布者: 液压哥| 查看: 462| 评论: 0|来自: 液压传动与控制

简介：海德福斯的新型 Innercept 数字比例控制(美国和国际专利正在申请中)是一款高度紧凑的比例控制阀，配有集成 LVDT(线性可变差动变压器)，可提供卓越的线性度和可重复性。带 LVDT(线性可变差动变压器)的 Innercept 数字 ...

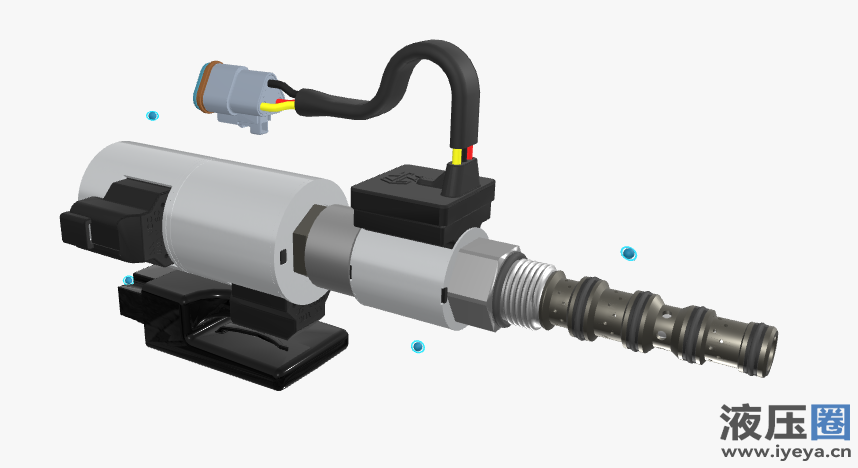

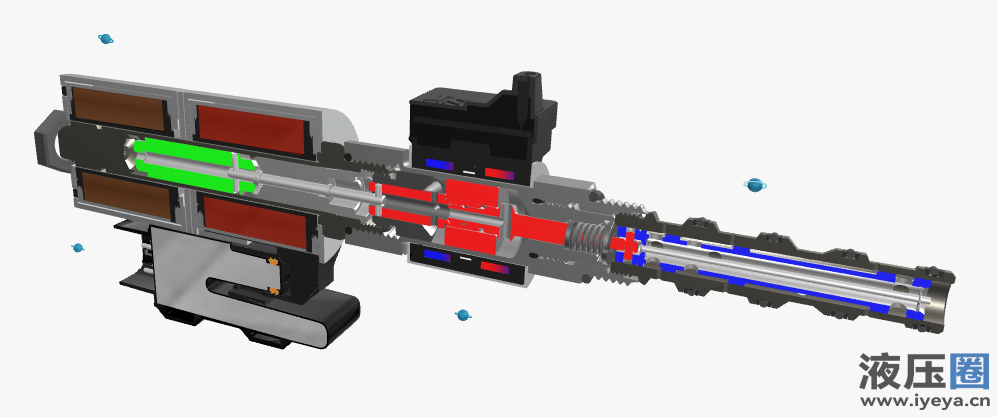

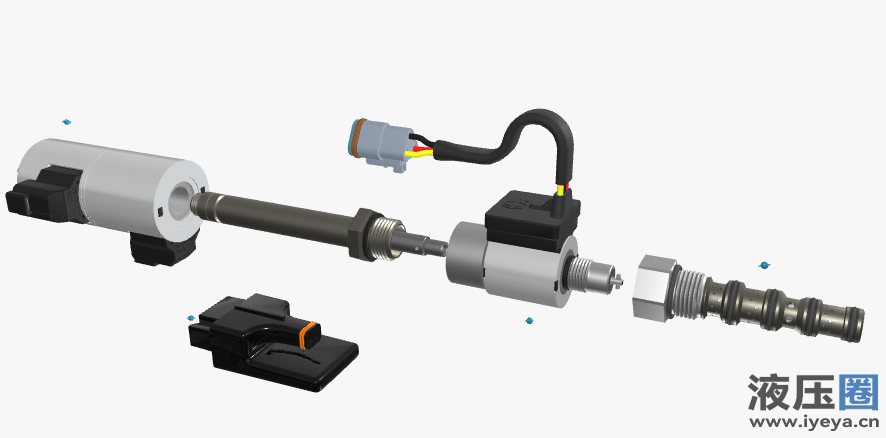

海德福斯的新型 Innercept 数字比例控制(美国和国际专利正在申请中)是一款高度紧凑的比例控制阀，配有集成 LVDT(线性可变差动变压器)，可提供卓越的线性度和可重复性。带 LVDT(线性可变差动变压器)的 Innercept 数字比例控制是海德福斯设计的新产品，具有即插即用的简单性和伺服阀的精度。由于市场对高精度控制、快速响应时间和提高效率的需求不断增长，Innercept 提供了最快的上市速度，以及为当今的移动机械实施高精度数字比例操作的灵活性。Innercept 数字比例控制专为包括自主机器在内的非公路精密应用而设计，可实现更稳定的功能、更高的精度、更好的现场性能、近乎完美的可重复性和更高的精度。它提供了一种经济的解决方案，可以轻松适应各种应用。关于新型 Innercept 数字比例控制海德福斯的新型数字比例控制(正在申请专利)是一款高度紧凑的比例控制阀，配有集成 LVDT(线性可变差动变压器)，可提供卓越的线性度和可重复性。这种独特设计的 LVDT 适用于插装阀技术的应用，当连接到电磁阀操作的比例阀时，形成流量控制，可与各种附加插装阀结合形成定制的液压回路：更稳定的自主功能。Innercept 数字比例控制由四个基本组件构成，其中包括比例阀。

比例流量控制阀：(例如海德福斯的 SP10-P57FL)为油缸缸或马达提供精确的方向控制，以及用于控制泵的负载感应信号。海德福斯未来将扩大 Innercept 的阀门产品范围。

集成 LVDT 位置传感器：非接触式 LVDT 传感器和驱动器电路的防护等级为 IP69K，并为阀芯位置提供 0 至 5 V 信号变量，精确度在 0.1 毫米(0.004 英寸)以内。这也形成了 ESDR 闭环控制的反馈支路。

海德福斯的新型 ESDR-0201A：双输出闭环 PID 控制，形成即插即用闭环定向流量控制：全功能 PID 控制，具有开箱即用优化的调整参数，或者您可以创建为您的应用程序进行定制调整。控制每 5 ms 循环一次，每秒读取并纠正阀门位置 200 次。符合 SAE J1939 标准的 ESDR 通过 CAN 消息接收其设定点，并具有完整的 DM1 诊断消息支持。
