当3D打印伺服阀遇上MOOG:两款微型阀的产品分析-Moog 30和海卓伺服H3E ...

2023-7-8 17:34| 发布者: 液压哥| 查看: 680| 评论: 0|原作者: 腾益登|来自: 液压传动与控制

简介:本篇产品报告的分析目的在于比较和评价Moog 30伺服阀和海卓伺服H3e伺服阀的特点,以帮助用户选择最适合自己需求的产品。具体分析内容包括各项参数对比、阀的外观和尺寸对比。海卓H3E微型阀海卓伺服H3e旋转直驱伺服阀 ...
 本篇产品报告的分析目的在于比较和评价Moog 30伺服阀和海卓伺服H3e伺服阀的特点,以帮助用户选择最适合自己需求的产品。

具体分析内容包括各项参数对比、阀的外观和尺寸对比。

海卓H3E微型阀

海卓伺服H3e旋转直驱伺服阀(RDDV) 通过旋转电机带动阀芯产生直线位移,进而控制阀口的打开闭合, 最终实现流量的精确输出,推动负载产生运动。

采取金属3D打印技术工艺设计该阀核心液压结构,使H3e阀具有最紧凑的体积、同类产品最轻的重量、超高的抗污染能力及动态性能,同时延续了DDV阀优秀的低压性能及高可靠性。

该伺服阀和MOOGE30系列、STAR200系列等伺服阀一样,有着极小的体积和卓越的性能表现。

MOOG30微型伺服阀

美国穆格MOOG30伺服阀是一种两级流量控制机械反馈式伺服阀,采用不锈钢阀体和集成式力矩马达,封装在一个对环境密封的隔舱中。

低摩擦双喷嘴先导级,具有高分辨率和低迟滞;构造坚固耐用,设计适合于极端工况(高冲击、高振动或高压);超紧凑型轻质组合;高响应性,具有更优的控制性能。

它是moog微液压产品的一部分,以微小的体积提供高动态和精确的流量控制,以实现更好的整体系统控制。

参数对比:


MOOG30伺服阀

海卓伺服H3e伺服阀

静态/动态

阶跃响应(100%信号)(ms)

<6-9

<4.0

频率响应(±25%信号)(Hz)

>200

>250

精度(%)

<1

<0.5

滞环(%)

<3

<2

死区(%)

<±3

<±1

零漂(%)

<±3 初始;<±5 长期

<±0.5

电气特性

输入信号

±10mA

±20mA / ±10V / 4...20mA

液压

额定流量7Mpa压差下

0.95-6.9 L/min

7 / 10 / 15L/min

在210bar时内漏量(L/min)

<±3 %

<±0.4%

最大工作压力(Bar)

275 bar

P,A,B<350bar;T<250bar;

流体温度(C)

-53.8 … +135

-20 … +80

流量公差

+10% ,-15%

8%

常规

环境温度(C)

-29 ºC … +149 ºC

-20 ºC … +85 ºC

(更高,请咨询客服)

抗震动能力(g)

全轴25 g

全轴30g

抗污染能力

NAS 6级

NAS 8级

形式

喷嘴挡板反馈式伺服阀

旋转直驱伺服阀

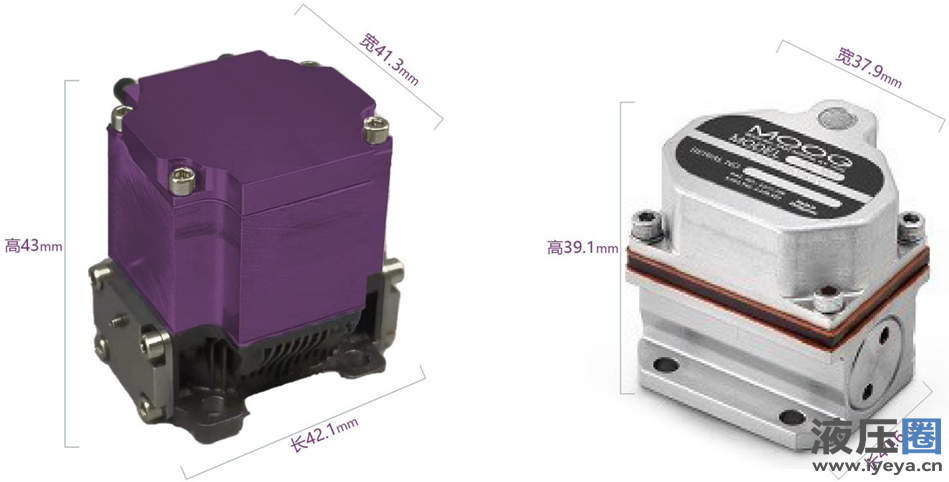

尺寸

 长40.6宽37.9高39.1

长42.1宽41.3高43

重量(g)

185

200

安装接口

ISO 10372-01-01-0-92

ISO10372-01-01-0-92


三、产品功能介绍


MOOG30伺服阀

海卓伺服H3e伺服阀

优点

高响应提高了控制能力

适用于移动应用的紧凑型轻量封装

可用于极端温度环境

不锈钢阀体,适用于腐蚀性操作环境

独立于其他系统参数的磁调节零流允许在现场进行调整

高耐压

超紧凑设计

轻量化

自主知识产权

通用型的安装底面和电气特性

抗污染能力强大

应用

遥控飞行器、自动导引车、机械手、井下工具、娱乐、移动机器人(包括建筑)

军工、航天航空、测试、冶金、电力、塑料机械、木工、机器人、轨道交通、移动平台等领域

综上所述,MOOG30伺服阀和海卓伺服H3e伺服阀在大多数性能参数上都表现得相当稳定,在极端温度上,MOOG30阀范围更宽泛。但在响应时间、频率响应和额定流量方面,海卓伺服H3e伺服阀表现更优。

刷新因此,在选择伺服阀时,用户可以根据自己的具体需求和应用场景来选择适合自己产品的阀。
