液压减压阀原理及选择

2023-2-5 16:38| 发布者: 液压哥| 查看: 1415| 评论: 0|来自: 液压传动与控制

简介:确保在设置阀门之前所有空气都从回路中排出。系统中残留的任何空气,甚至可能滞留在阀块腔体中,都会使系统刚性变软并导致振荡或振动。设备交付时,减压阀可能已设置为零压力。这是为了使设备可以安全地进行调试,但 ...

确保在设置阀门之前所有空气都从回路中排出。系统中残留的任何空气,甚至可能滞留在阀块腔体中,都会使系统刚性变软并导致振荡或振动。


设备交付时,减压阀可能已设置为零压力。这是为了使设备可以安全地进行调试,但确实意味着它们需要在使用前进行重置。

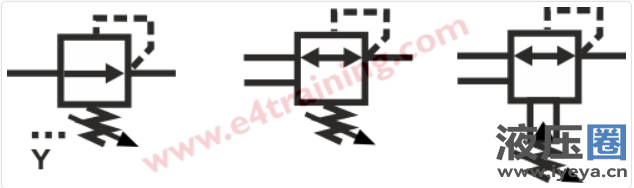

注意高先导流量的影响。一些减压阀需要泄漏流量以保持其稳定,当用于可能会出现低流量的先导管路时,这些流量和由此产生的压降可能足够大,足以影响其他阀门设置。另外,请注意最大泄压流量。第三,泄油管线可以连接到先导排油系统,假设它只会看到小的泄漏流量,但是,如果系统将大流量释放到这条管线中,那么它可能会扰乱其他几个连接的阀门。阀门符号应显示排放管路是作为先导管路连接到弹簧还是作为第三流路连接到阀体,但并非所有示意图都始终使用这些最新的绘图标准

设计特点和操作特点

尽管减压阀的选择不如安全阀多,但许多设计特征和操作特性的起因和影响是相同的。

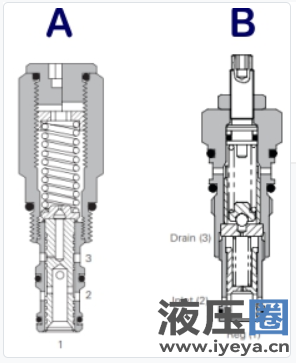

该图显示了直动式阀 A 和先导式阀 B 的截面。


如何选定减压阀


与大多数液压阀一样,首先要考虑的是您的行业和环境要求。通常很清楚您是在移动环境还是工业环境中工作,但每个应用在成本、责任、环境、易于维护和特性质量等方面都有自己的优先级。这很可能是您选择组件的主要驱动因素。

一旦确定了阀门的类型,就该查看细节了。

考虑负载是否需要减压功能。执行器可能会因负载正常运行或操作员失误而向后驱动。如果这种情况永远不会发生,则可以使用仅减压阀,但如果您需要减压/溢流阀,请确保回流能力足够大。

接下来,考虑您需要的压力和流量范围。

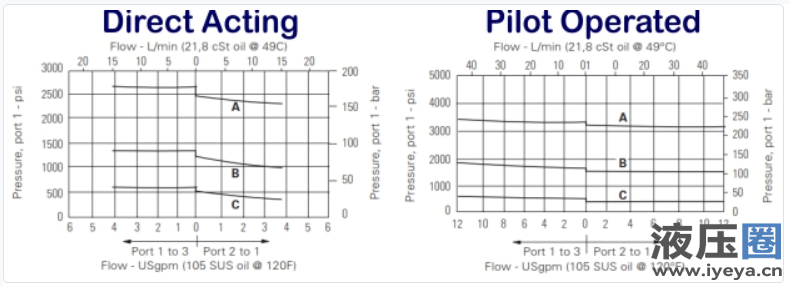

查看供应商的数据表以找到最合适的工作范围。作为一般规则,更昂贵、更大的阀门将提供更好的性能,例如更平坦的特征。如果从数据表特性中看不清楚,请查看阀门的设计。您经常可以看到何时对设计细节给予了更多关注,并且可能进行了测试。尽管更精细的设计细节也可能表明阀门对污染更敏感。

如果您需要快速响应,请选择动态更大且内部泄漏更少的直动式版本。先导式版本往往更稳定,并在较高流量范围内提供更好的特性,但速度较慢且泄漏增加。

控制质量和操作环境可能会决定您选择哪种设计。

设计技巧、技术和潜在问题

确保减压压力和任何安全阀复位压力之间有良好的间隙。不要忘记,当阀门打开并释放压力时,不同阀门之间的管道和管件可能会出现明显的压降。
