力士乐90吨级矿用挖掘机液压系统

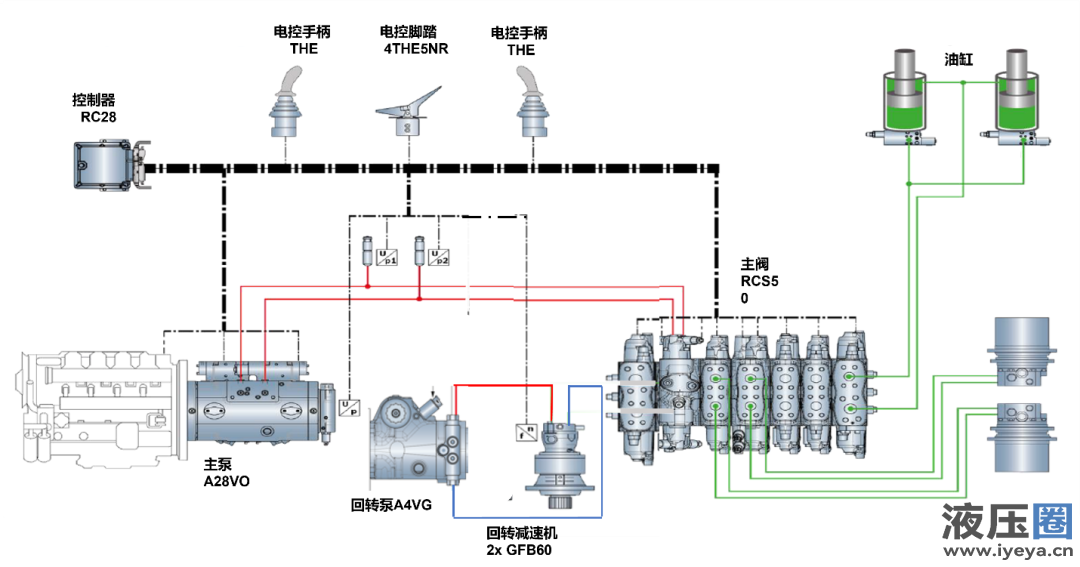

凭借吨位适中，应用广泛等优势，90T矿用挖掘机在业内中正受到越来越多用户的青睐，各主机厂纷纷布局开发该机型， 希望在市场中占据一席之地。顺应“高压限流”的技术发展趋势，博世力士乐为90T吨矿用挖掘机打造了“RCS50+闭式回转”的独家技术解决方案。

这套方案具备2大亮点：全电控RCS50主阀简化了管路的设计、提升了整车的性能、降低了系统油耗。优化后的闭式回转系统克服了半坡回转溜车， 使得配置更合理、高效。

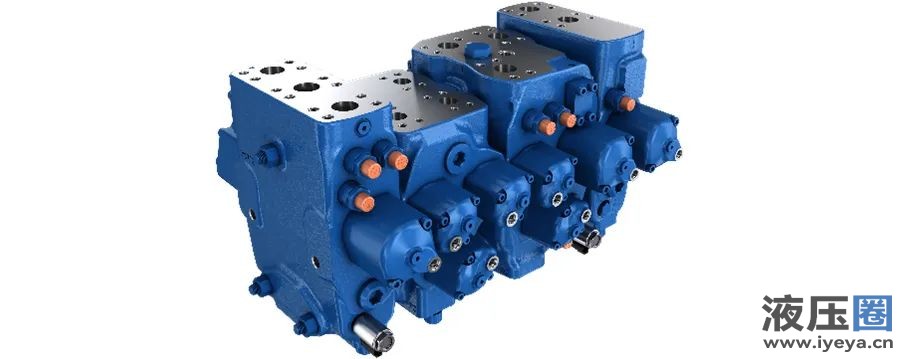

亮点一：RCS50主阀

基于深厚的工程机械应用经验，我们开发了RCS主阀系列产品家族，在90吨级的矿用挖掘机上，RCS主阀的流量压力更匹配，性能特点可以得到充分的发挥。借助这款主阀，可以将90吨级矿用挖掘机的性能提高到全新水平。

RCS50技术参数

流量2x550L/min

压力主溢流380bar

二次溢流420bar

阀径40mm(Q=550L/min)

56mm(Q=1100L/min)

行程15.5mm

重量439Kg

尺寸(长/宽/高)507mm/782mm/387mm

产品特点

简化管路设计：侧面进油，正面出油，后方回油，管路设计简单且整齐

系统主压力最高可设定为380bar，满足市场提高系统压力，限定系统流量的技术发展趋势

引入全电控及E阀：利于进行“平衡压力，分配流量”从而实现对整车的精准操控

优化设计全电控专用阀芯，实现阀芯前段行程精控动作;后段行程减小背压，从而降低系统能量的损失，进而达到进一步降低整车油耗的目的。

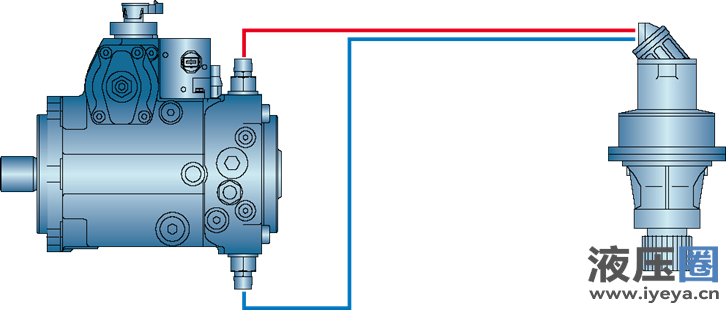

亮点二：闭式回转

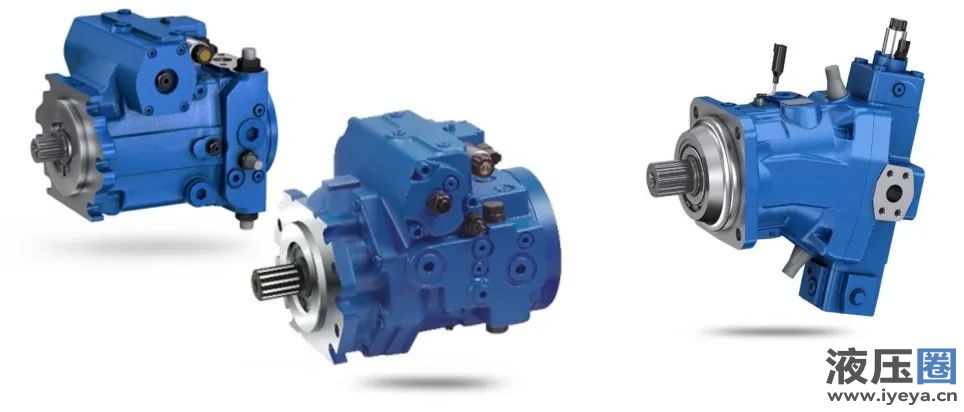

说到经典的液压闭式系统，其最合理的配置是斜盘泵搭配斜轴马达，优点是功率密度超高，系统耐高温，同时配置和控制相对简单。而用于闭式回转控制，更能凸显这一特点。

系统特点

回转制动时，制动扭矩作用在发动机上，辅助发动机驱动其他执行器

提高系统效率

降低系统油耗

解耦回转驱动和其他工作装置间的复合动作

回转与其他动作复合时，相互独立

提高了操作舒适度

热平衡优于开式回转

配备较小的冷却系统，可降低成本和噪音

元件使用寿命更长

电气控制ET或EV

降低装配成本

通过软件编程，可以轻松定制

配备带转速传感器的变量马达

便于实现分步控制

可监控马达转速和转向，可软件控制“溜坡”故障
