轴向柱塞泵与马达的低速特性

2022-12-17 13:49| 发布者: 液压哥| 查看: 1123| 评论: 0|来自: 液压传动与控制

简介:Presented by: Peter Achten翻译整理:腾益登此PPT不仅讨论低速特性,也会讨论轴向柱塞元件的高速特性。下面阐述作者对现代科学的认知问题:愿意承认无知。观察与数学分析,找到解决方案。关于静压机器试验台的介绍 ...

Presented by: Peter Achten

翻译整理:腾益登

此PPT不仅讨论低速特性,也会讨论轴向柱塞元件的高速特性。


下面阐述作者对现代科学的认知问题:愿意承认无知。观察与数学分析,找到解决方案。

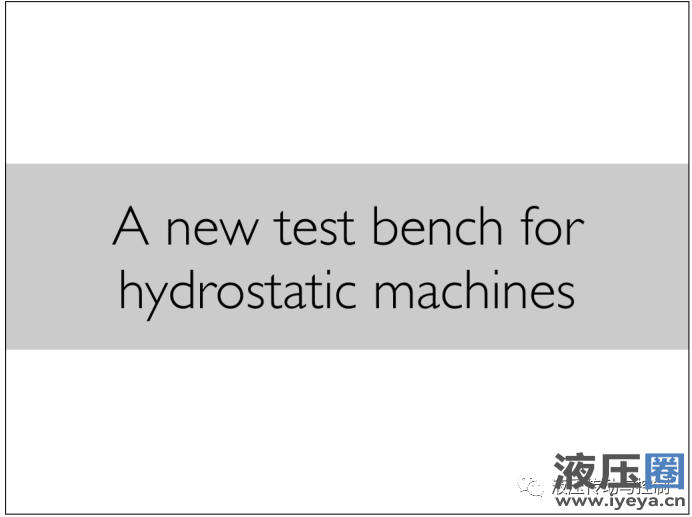

关于静压机器试验台的介绍。

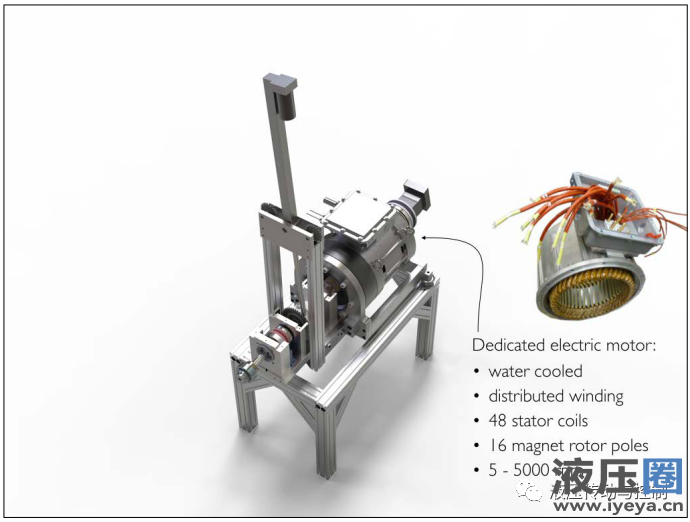

该试验台可做高低速测试。特殊设计的电机,带水冷,可在非常低的速度下运行。电机绕组特殊设计,实现扭矩平滑。

最近配置了速度传感器。电机工作转速可 在5和5000rpm之间运转。


为实现低速运转,增加了一个线性执行器和链式驱动装置。

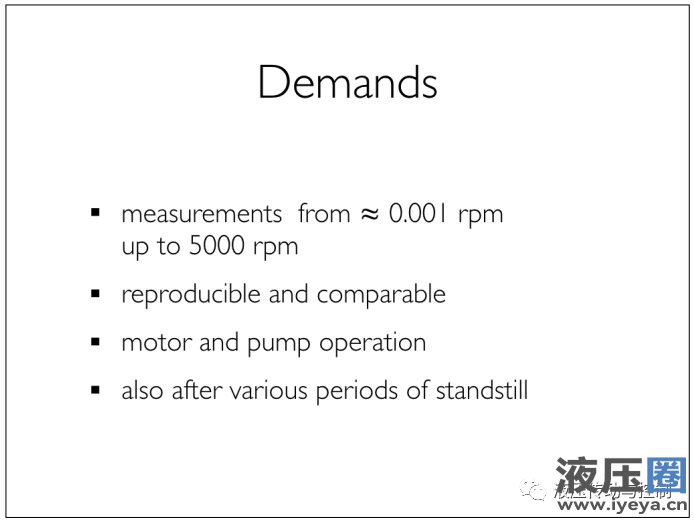

测试装备除了具备在极大的转速范围内进行工作之外,同时还需要测试具有可重复性和可比性。

马达均可进行测试。

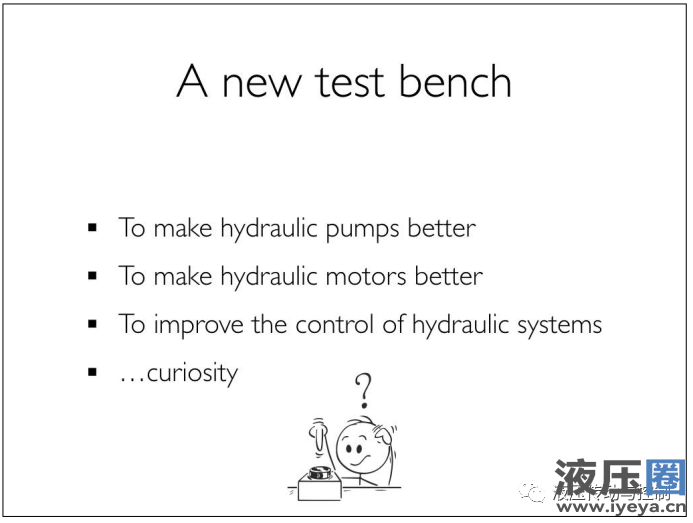

我们研发了这套新的测试台,就是为了更好的得到泵、马达以及系统产品。坦率讲,我们也好奇,泵和马达在这种极低工作转速下表现会如何?


现在就可以理解了,我们期望测试液压马达在极低转速的情况,因为他们常常启动时负载很大。


但是,我们为什么在这种工况测试泵的低转速呢?

毕竟,在低转速的时候,泄油损失常常很高,高于泵本身所产生的流量。在这种情况,泵不能建立任何压力,至少不能依靠它自己。

然而,问题的答案很简单。在真实情况,泵永远不依靠自己工作,...

…但它总是系统的一部分。

一个很好的例子就是电液执行器。

在这个系统中,执行器可以作为一个独立的液压源。

而且,在应用中,泵常常工作在0转速。

任何泄漏均可导致执行器的非线性动作。

而且,在低速时的粘滑现象导致严重的摩擦行为,从而使得控制复杂化。

另外一个例子就是液压混合动力汽车或者其它的二次控制系统。在这里,蓄能器作为二次流量源。

而且这些系统常常工作在零转速。

这种在低速时的效率降低迫使设计者去提高元件尺寸,而其对效率又带来很大负作用。

现在我们来看看新测试台的测试结果。

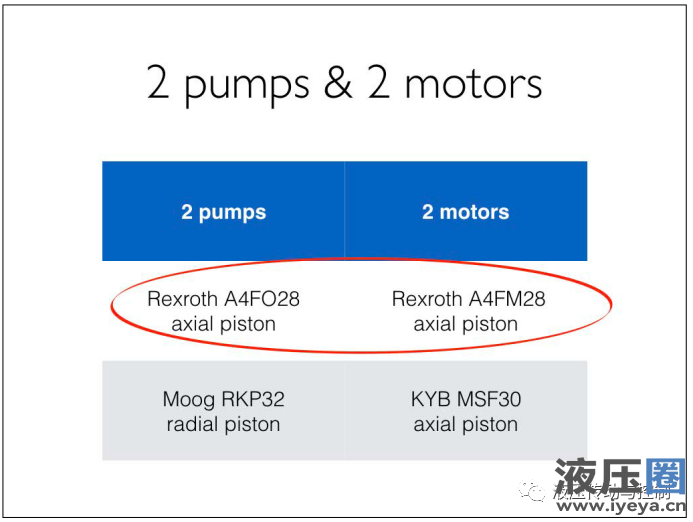

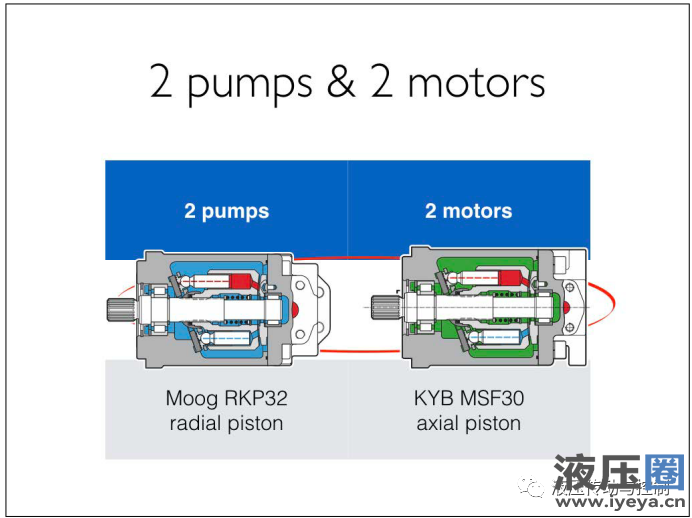

我会展示两款泵和两款液压马达。它们的排量大约30ml/r。

这些泵包括轴向柱塞泵和径向柱塞泵。

马达为柱塞式,来自不同的供应商。


...泵和马达拥有几乎接近的设计。

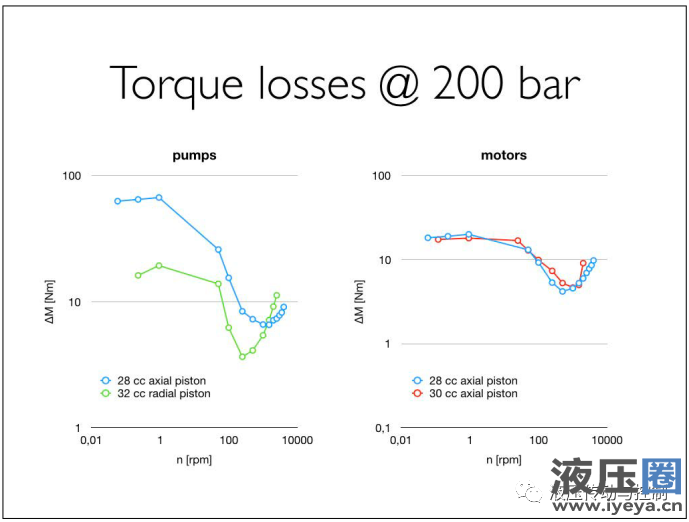

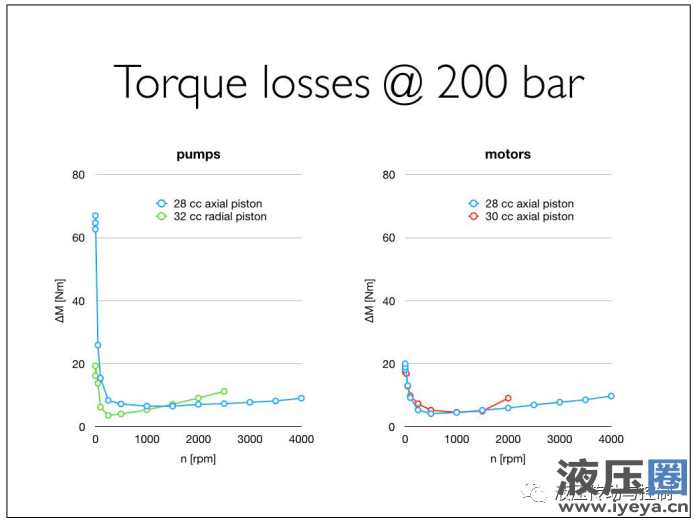

关于测试结果,首先,是扭矩损失,在200bar的时候测量。图表显示,轴向柱塞泵和径向柱塞泵有一些重要的差异,特别是在低速时。

比较而言,两款柱塞马达表现差不多。

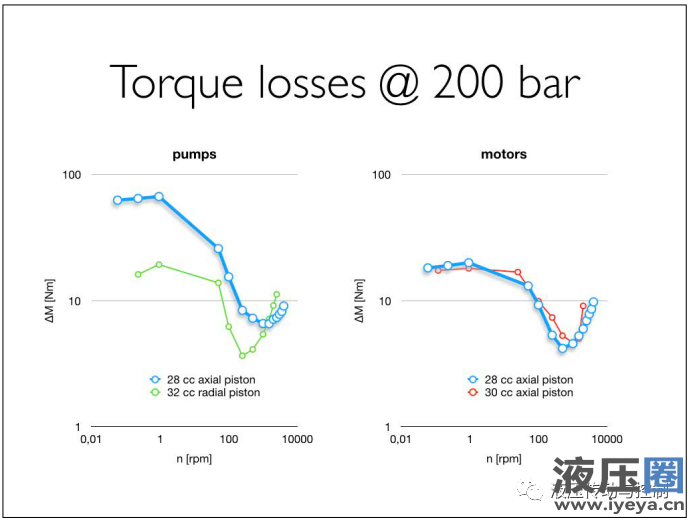

如果采用对数法来展示,差异就变得非常清楚。

我们可以发现,径向柱塞泵具有极低的扭矩损失。

然而,最大的惊喜来自力士乐产品的巨大差异。虽然两种产品都拥有一样的结构,但是作为泵的损失比作为马达的损失大。

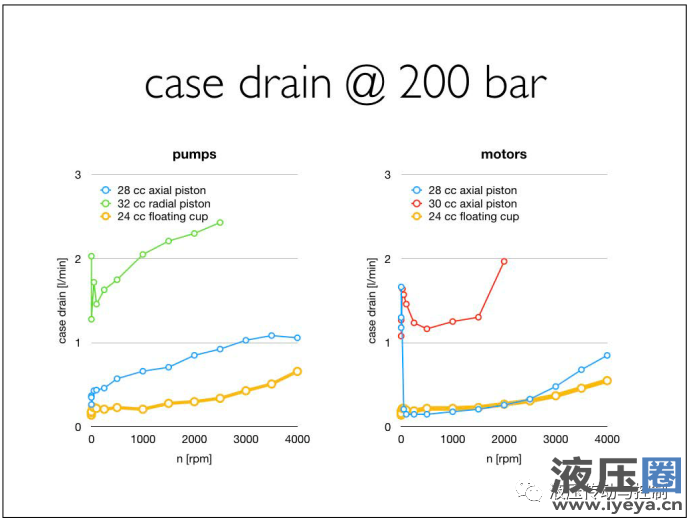

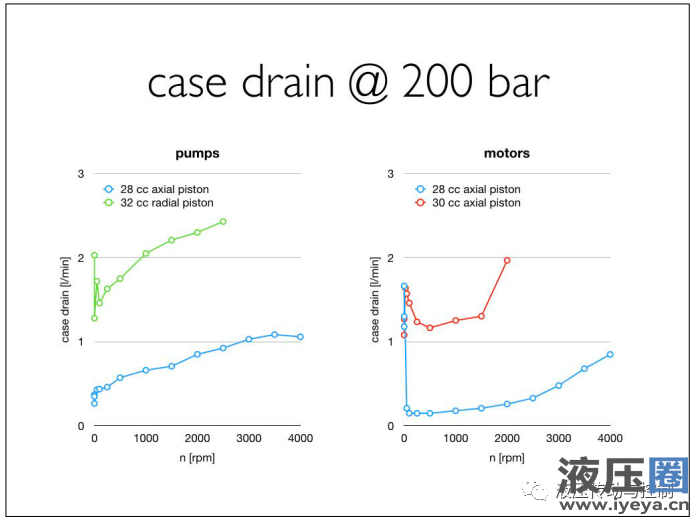

我们也测量了壳体流量损失。再次,径向柱塞泵与轴向柱塞泵具有很大的差异。这是可以预料的:径向柱塞产品并不具有压力补偿的间隙。

而且,在两种柱塞泵产品中,KYB马达比力士乐马达泄漏量更高。


测试也表明,对于力士乐的两款产品依然有巨大的差异:泵的泄漏比马达的泄漏高很多。

因此,我们可得知,不同的静压产品,损失是不一样的。甚或是类似的产品,作为泵或马达,他们也存在差异。

为了找到这些差异的根源,我们进行了低速测试。

低速测试时有几个优点。一个优点就是离心力,脉冲力,粘性摩擦力,以及其它与速度相关的力都降为0。同时,轴承之间的摩擦力由于液动力润滑的消失而增加。

简单来说,低速测试基本上只显示摩擦损失。

这是测试试验台的照片,展示了线性执行器和链轮的位置。

所有设备在低速下测试,不管泵还是马达。

通过该试验台,我们可以精确的测量低转速工况下液压设备的损失。

图示的是其中一组测试数据。左图显示的是:力士乐柱塞式马达,作为泵来测试;测试速度分别为:1rpm, 1/4 rpm和1/16 rpm。

图示有9个脉冲,与9个柱塞对应。

右边这张图显示的是同样的设备,但是作为马达来测试。泄漏量急剧增加。而且,在一个转速范围之类,也是变化的。

如果我们来看扭矩损失,可以发现在作为泵的运转时,其有极高的摩擦力矩。在400bar,理论扭矩是170Nm。但是,由于摩擦,设备需要两倍的驱动力矩,将近300Nm。

在低速下扭矩损失的减少是一种普遍的趋势,在我们测试的几乎所有的柱塞类产品具有类似表现。马达在低速测试的时候,具有较低的扭矩损失,但是更高的容积效率损失。

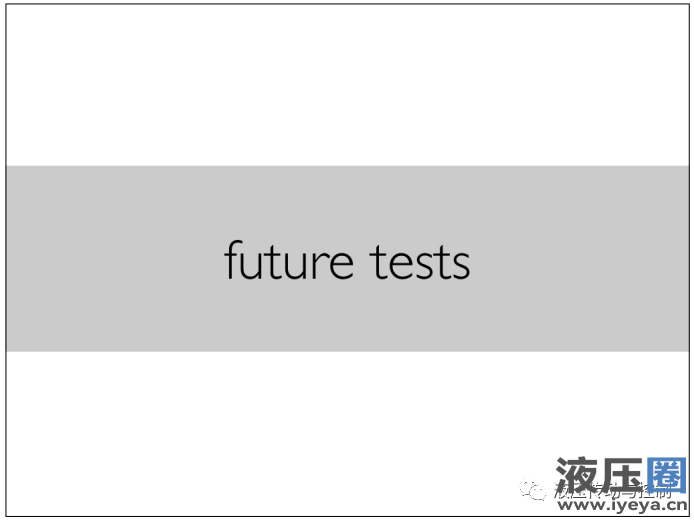

未来这些年,我们将进行更多的此类测试。

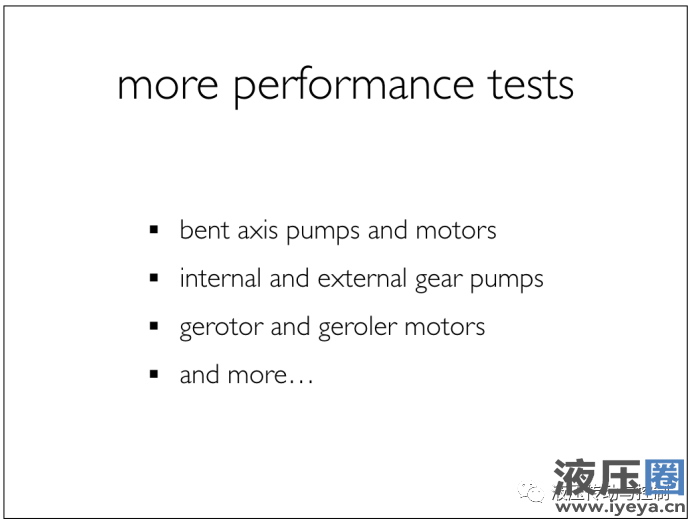

我们计划测试更多的泵和马达。

包括斜轴泵和马达、内啮合和外啮合齿轮泵、齿轮马达、以及更多...


那么,关于浮杯泵的工作原理是什么?

对此,我们也做了大量的泵和马达的测试工作。相关数据也可以在我们的专题讨论会的论文中找到。

目的是想展示更多的科研成果。但是,我不想被人认为我在广告,因为我看到不同的声音。

…商务时间来了


这些数据和图表是用对数图展示的不同产品的扭矩损失。

现在,让我来介绍一下浮杯泵的测试数据。


浮杯泵的工作原理具有极大的降低摩擦的效果。对于转速低于100rpm时,损失是非常小的。


此外,浮杯泵和马达的容积损失也比大多市面上的产品第很多。总的来说,浮杯泵的总效率可达到98%,远远高于很多现有产品。


亲爱的观众:

我们不是试图展示科学发现,我们正在展示的就是科学结果。

而且,我们认为我们找到了了新的解决办法和新的产品,其将大大的有益于整个液压行业。

但是,亲爱的观众,这不是在做广告。这是现代科技的最终目标。

在我再一次介绍 Yuval Harari之前,让我结束这次演讲。


“现代科学”,他说,“不应满足于创造理论”。

“利用这些理论,是为了获取更新的动力,特别是发现新的技术。”

这就是我们要做的。
