液压系统管路通径选择表

2022-8-25 08:03| 发布者: 液压哥| 查看: 3862| 评论: 0

简介：国家标准推荐流速：1.吸油管路:1.2~1.3 m/s2.回油管路 :1.7~4.5 m/s3.压力油管路:25 bar 2.5~3 m/s50bar 3.5~4 m/s100bar 4.5~5 m/s200bar 5~6 m/s200bar 6~7.6 m/s泵流量与推荐油管通径表(d²=21.22Q/v)流量L/min吸 ...

国家标准推荐流速：

1.吸油管路:

1.2~1.3 m/s

2.回油管路 :

1.7~4.5 m/s

3.压力油管路:

<25 bar 2.5~3 m/s

<50bar 3.5~4 m/s

<100bar 4.5~5 m/s

<200bar 5~6 m/s

>200bar 6~7.6 m/s

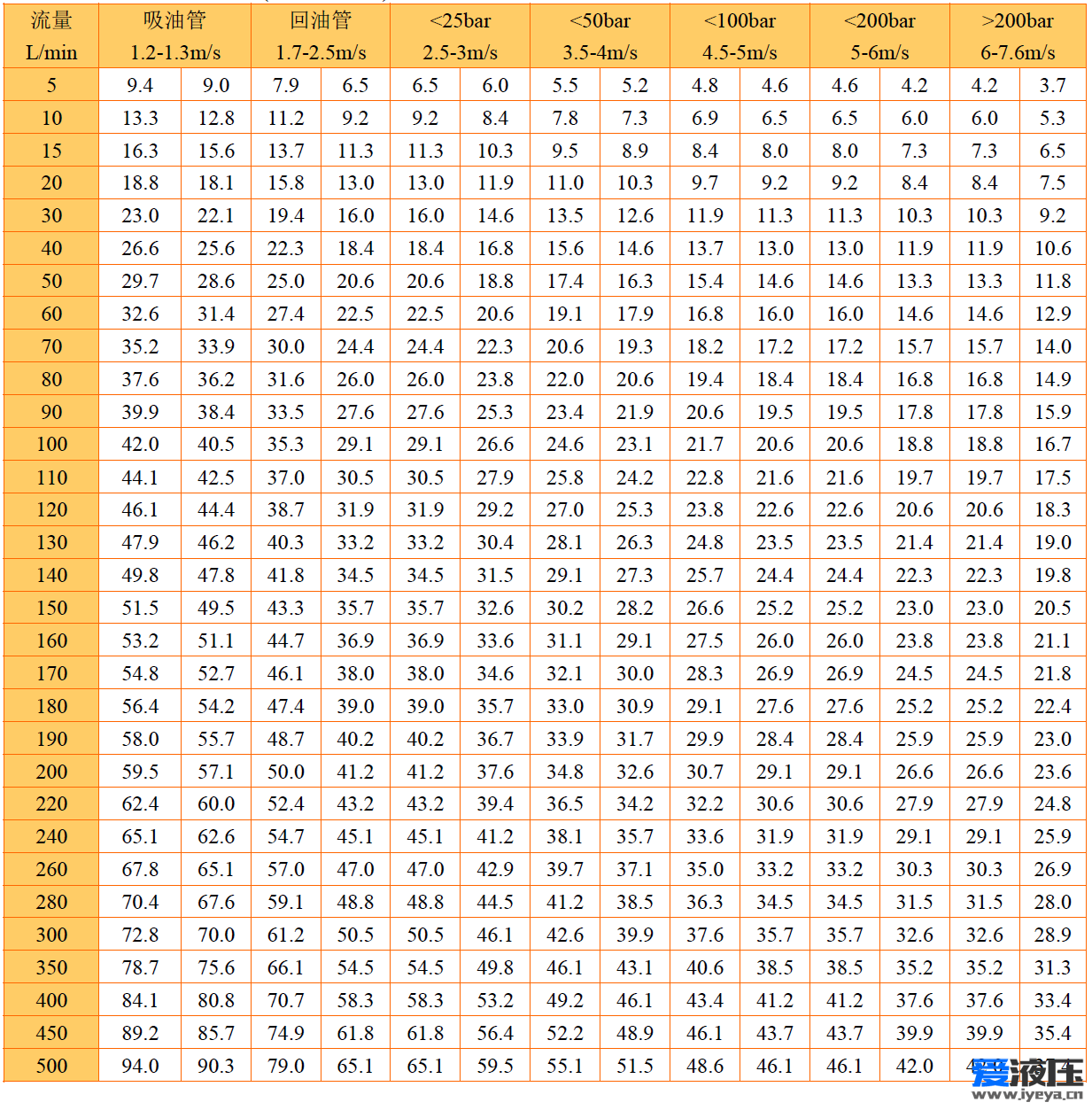

泵流量与推荐油管通径表(d²=21.22Q/v)
