喷挡伺服阀部分参数设定参考

由于双喷挡阀的公差比较宽松，因而可能取得较好的性价比;以及中位持续的泄漏使得其在污染物敏感性和温度控制方面也能差强人意。故其在低功率系统中的应用和作为二级阀先导阀上还是很广泛和受欢迎的。

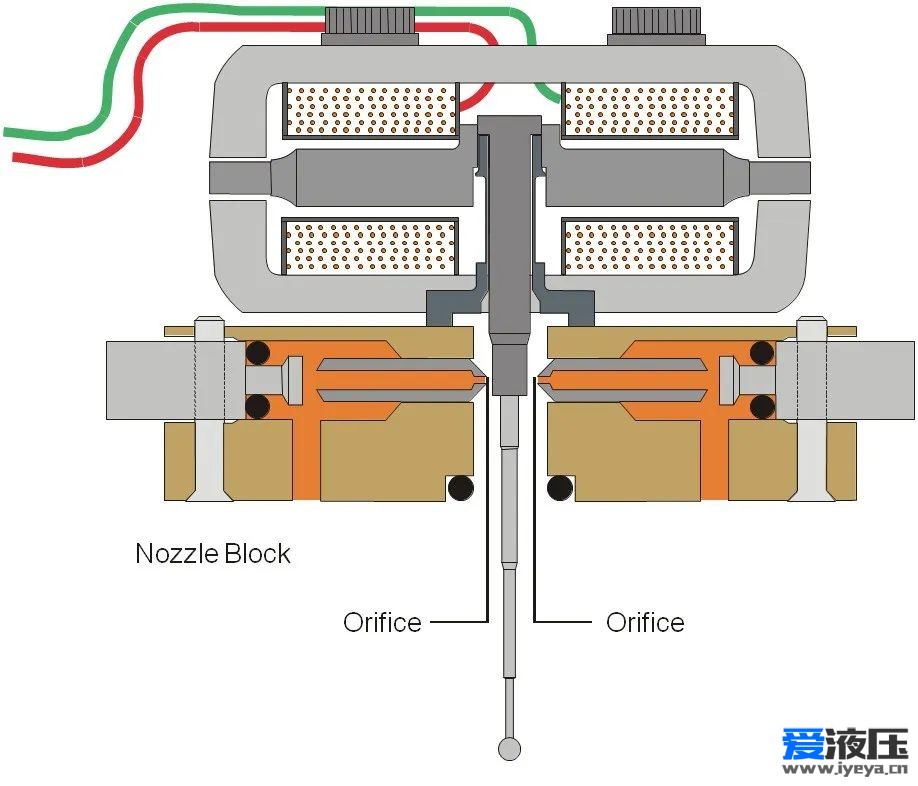

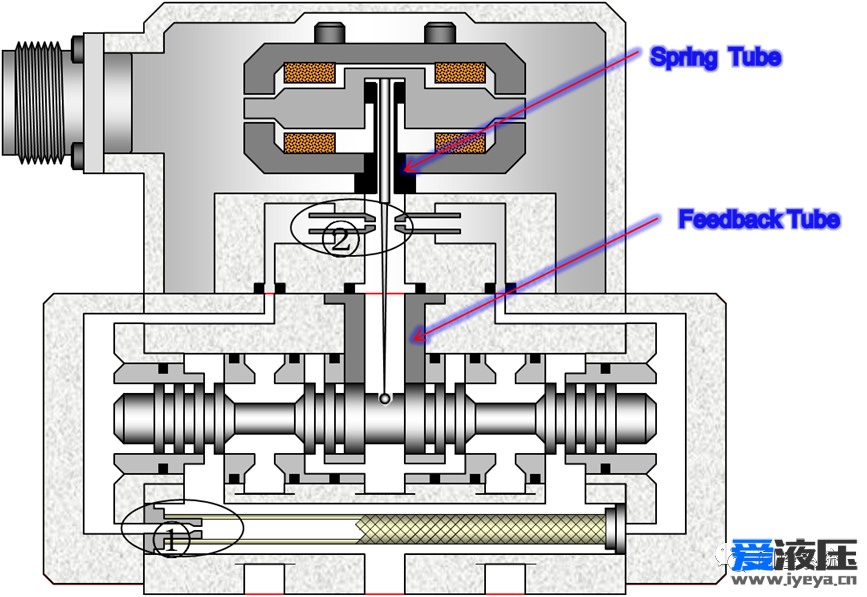

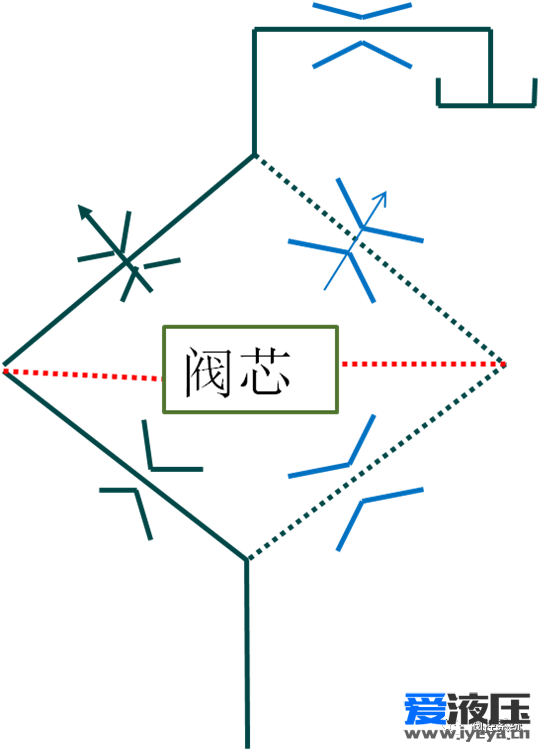

双喷挡的基本控制原理：是由①固定节流孔阻尼和②喷嘴挡板可控阻尼二者组成的B型半桥构成阀芯控制的基本要件。左右对称的两组B桥形成了一个全桥。

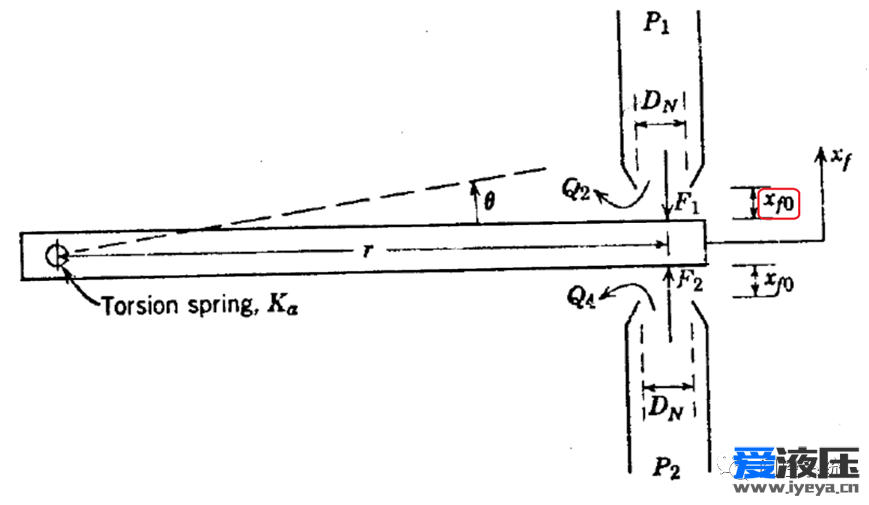

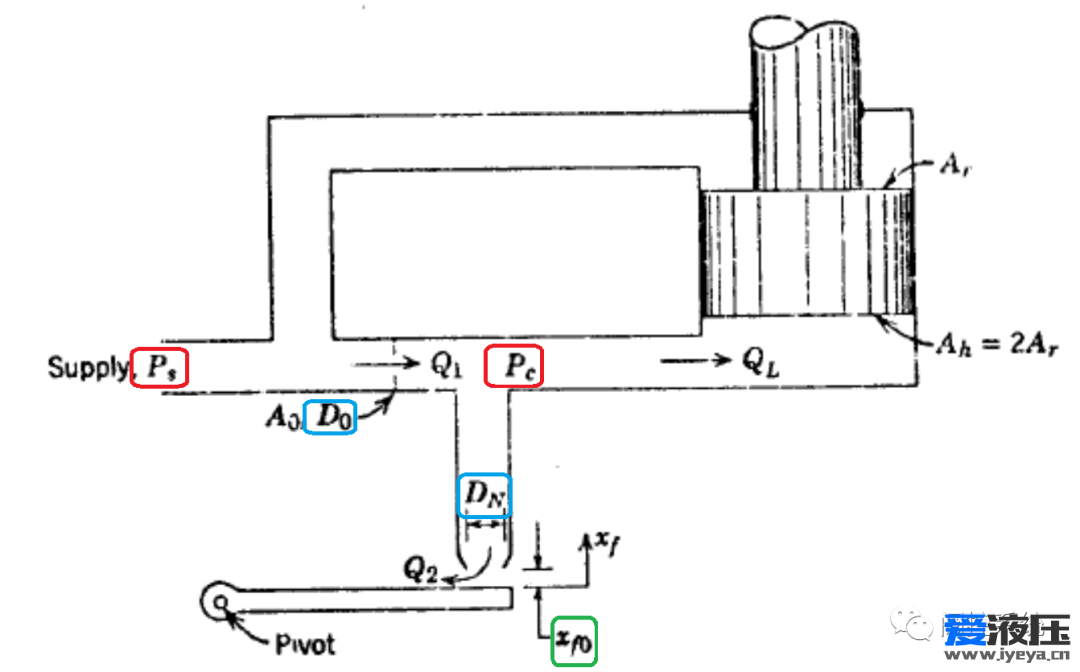

需要指出的是，于固定节流阻尼而言起节流作用的关键参数即为其直径Do;而喷嘴阻尼起液阻控制的却不仅是其直径DN;而是喷挡间形成的可控环周面积Π*DN*xf0，这样关键参数就多了一个喷挡距离xf0。

为了保证环周面积始终为可控的节流孔，要求环周面积不超过喷嘴面积的四分之一。即xf0≦DN/16。

因此，1)通常取Xf0=DN /16作为初步设计参数;

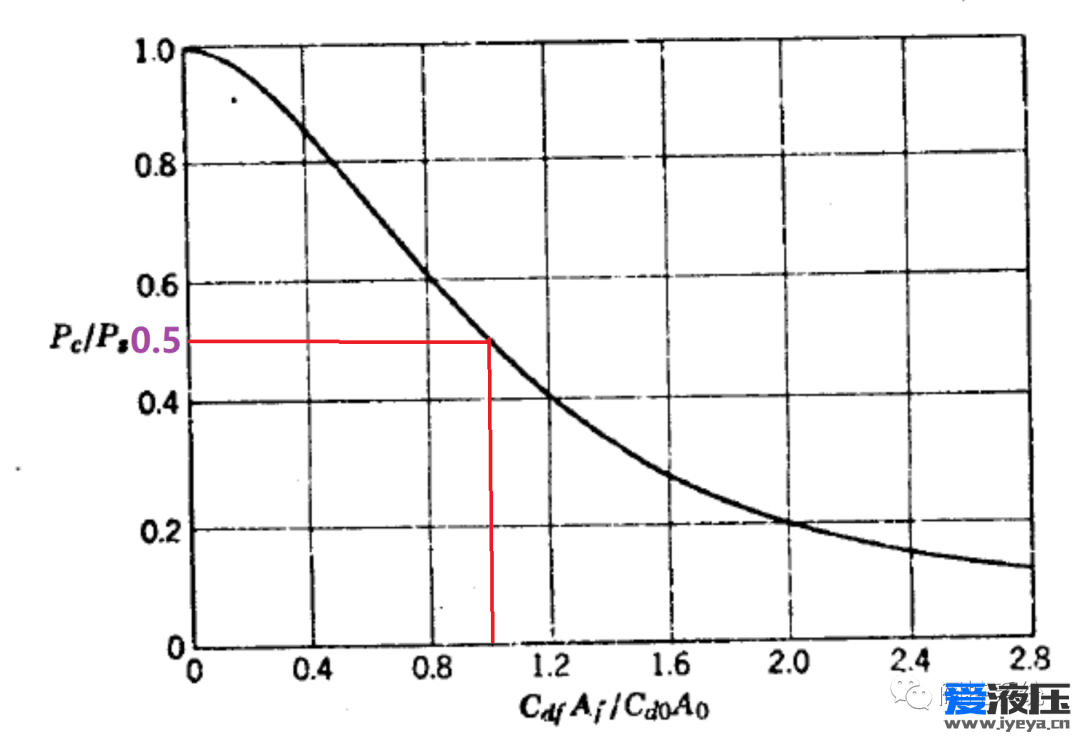

同时，为了使阀芯 两端的控制压力能充分地调节，如果Pc=0.5Ps可达到最大的压力灵敏度

因此，2)通常将平衡控制压力为0.5Ps作为设计准则;

则有Do=2[(Cdf/Cdo)*DN*Xf0]1/2

将Xf0=DN/16代入上式并假定阻尼的流量系数Cdf和和喷嘴的流量系数Cdo相等，则有Do=0.5Dn;即

3)喷嘴直径为节流阻尼直径的两倍。此关系亦可用于初步设计;

4)而孔径大小则取决于阀的动态要求。

可能有人会觉得奇怪：伺服阀不是很精密吗，为什么前面说“公差比较宽松”?

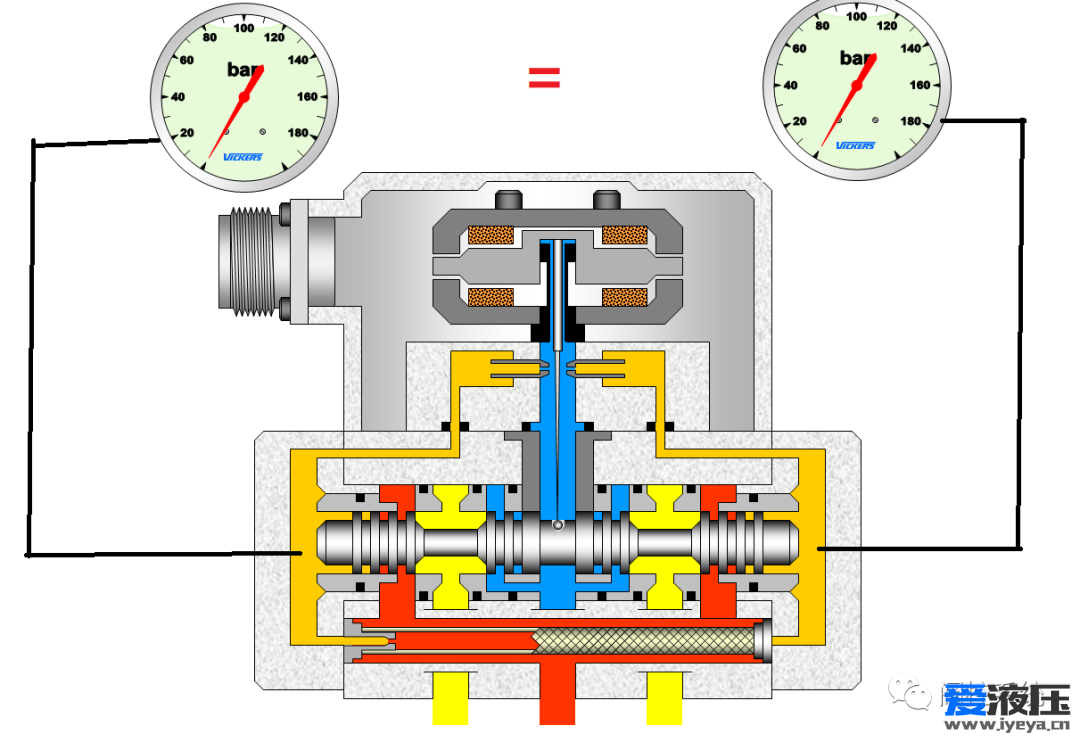

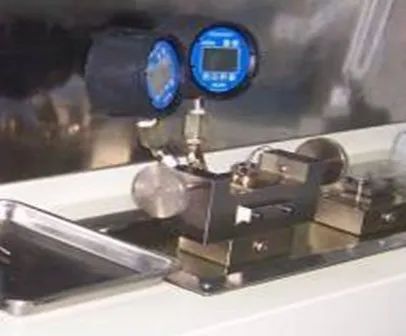

这是因为一方面节流孔和喷嘴是可以经过选配出来;另一方面平衡控制压力Pc以及喷挡距离Xf0的最终确定也是通过在试验台调定并取得平衡：描述为调到多少压力值并控制两端压差在规定范围内。

如此一来,部分误差不是就可以被抹除掉了。
