铁碳相图动图,终于明白这些相是怎么变化的了

2020-1-31 21:33| 发布者: 液压哥| 查看: 6263| 评论: 0

简介:1.铁碳相图可视篇 Fe—C铁碳相图中的相有: 铁素体:碳溶解于α-Fe中形成的固溶体,用α 或 F 表示; 高温铁素体(δ-铁素体) :由于δ-Fe是高温相,因此碳溶解于δ-Fe中形成的固溶体也称为高温铁素体,用δ 表示 ...

1.铁碳相图可视篇

Fe—C铁碳相图中的相有:

铁素体:碳溶解于α-Fe中形成的固溶体,用α 或 F 表示;

高温铁素体(δ-铁素体) :由于δ-Fe是高温相,因此碳溶解于δ-Fe中形成的固溶体也称为高温铁素体,用δ 表示

奥氏体:碳溶解于g-Fe中形成的固溶体,用g 或A 表示

渗碳体:铁和碳形成的化合物,含碳量为6.69%,用Fe3C或Cm表示

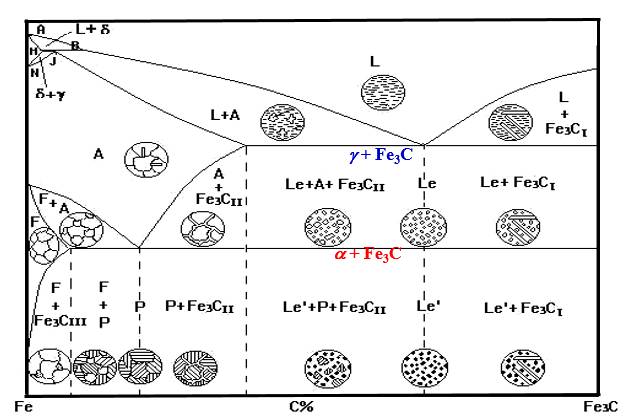

铁碳相图中的组织:

珠光体:共析转变的产物,是a 与Fe3C的机械混合物,用P表示。

莱氏体:共晶转变的产物是奥氏体与渗碳体的机械混合物,用符号Ld 表示。

低温莱氏体:这种由P与Fe3C组成的共晶体称,用Le’表示

此外还有Fe3CⅠ、Fe3C Ⅱ、Fe3CⅢ以及Fe3C(共析渗碳体)

是不是已经凌乱了,不要急,看了图就不乱了

2.组织及相组成计算

接下来让我们们看一下含碳量不同的液相的析晶过程:

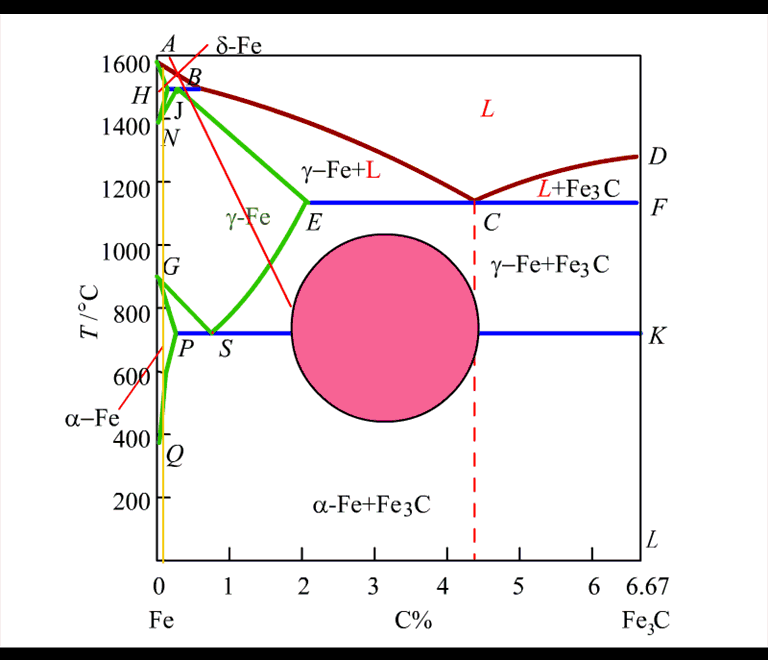

C%很低

亚共析

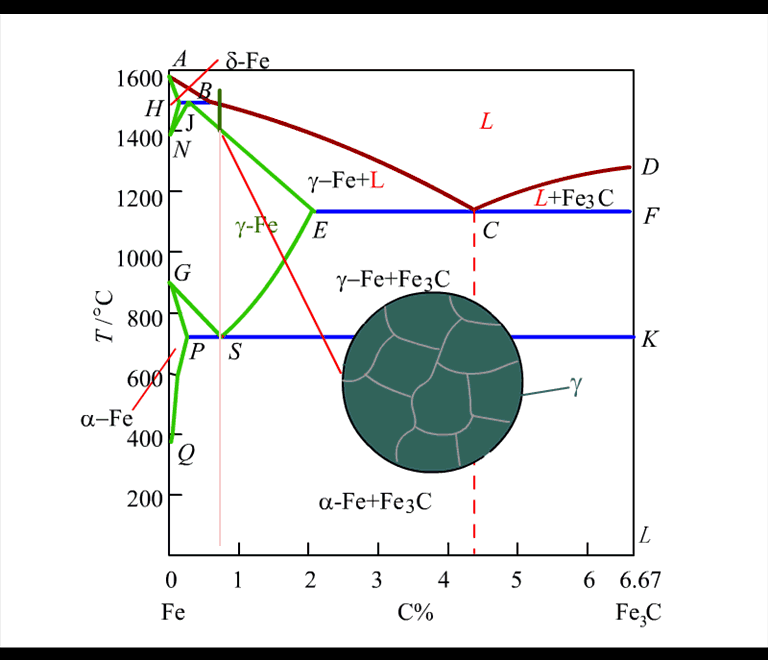

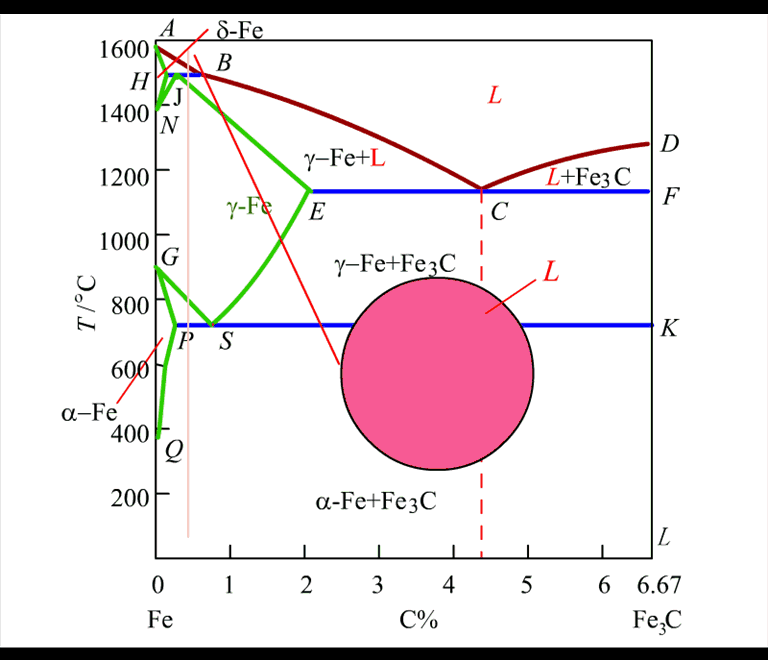

共析

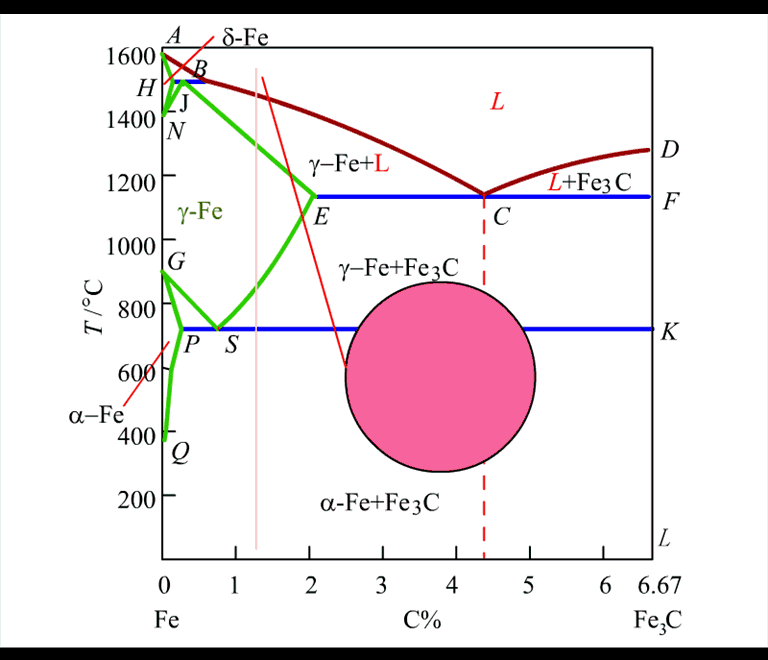

过共析

亚共晶

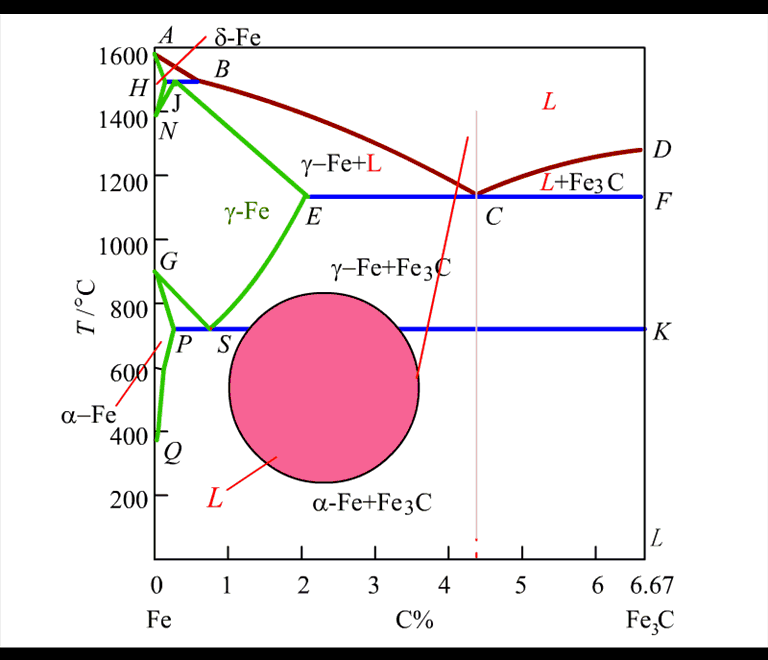

共晶

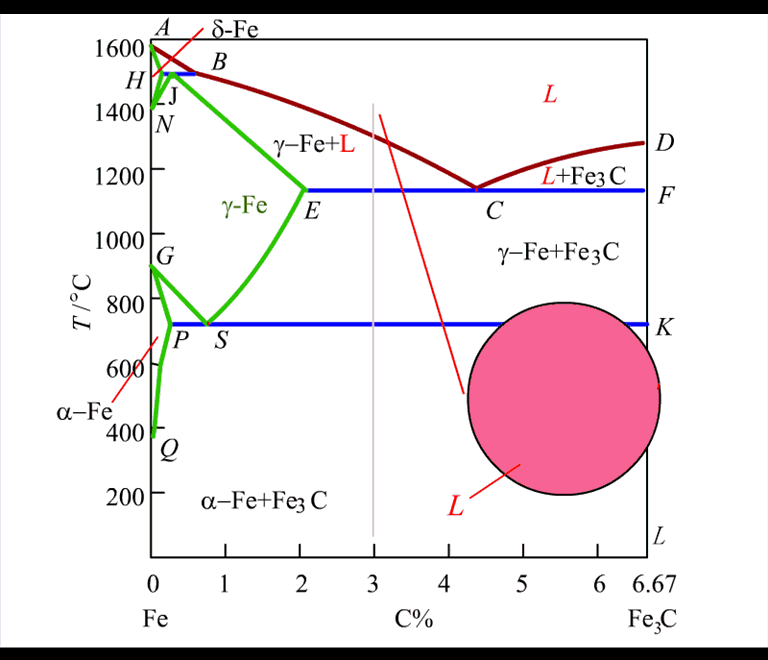

过共晶
